淺談共補和分補電力電容器所用的專用接觸器

在低壓無功補償系統中，共補電容器HDA-LC一般是三個接線頭，接線時自上而下，按Ａ、Ｂ、Ｃ三相分別接好微斷、接觸器、熱繼電器和電容器就可以了，Ａ、Ｂ、Ｃ三根線按顏色非常地好區分，接線也非常地簡單。而分補電容器則有４個接線頭，其接線和共補的有些不一樣，那不一樣在哪里呢？當然是在接觸器！熱繼電器這里面，仔細看下面一張圖，分相補償?shù)奶攸c是Ａ、Ｂ、Ｃ三相，一相一相地切入電容或切出電容，所以電容器的接法是一相一相地接，每一路都是單獨控制的，所以一個接觸器控制一Ａ、Ｂ、Ｃ中其中一路，熱繼也是相同的道理。 分相補償接觸器和熱繼電器在接線時需要串起來接，像這樣：  （分補電容器所用接觸器一次觸頭并聯圖） （分補電容器所用熱繼電器一次串聯圖）問題引申--電容專用接觸器與普通的接觸器有何區別？ A、適用范圍不同：普通接觸器：用于電動機做為控制對象，也可用作控制工廠設備、電熱器、工作母機和各樣電力機組等電力負載；電容專用接觸器：用于通斷低壓并聯電容器上，廣泛用于自動補償?shù)臒o功功率補償設備中。B、結構組成不同：普通接觸器：交流接觸器由電磁機構、觸點系統、滅弧系統、反力裝置、支架和底座等幾部分組成；電容專用接觸器：由充電抑制涌流裝置和交流接觸器組成，動作機構為直動式，觸頭為雙斷點，磁系統為E字形鐵芯，迎接式結構，磁系統為塔式彈簧的吸反力配合。C、工作原理不同：普通接觸器：當線圈通電時，靜鐵芯產生電磁吸力，使得動鐵芯被吸合，進而帶動觸頭系統的三條動觸片發生動作，主觸點閉合，輔助常閉觸點斷開，輔助常開觸點閉合，接通電源。當線圈斷電時，靜鐵芯的電磁吸力消失，彈簧的反作用力使得動鐵芯與靜鐵芯分離，觸頭系統的三條動觸片動作，使得主觸頭斷開，輔助常閉觸點閉合，輔助常開觸點斷開，切斷電源；電容專用接觸器：大容量電容在瞬間通電的時候?qū)﹄娙莩潆婋娏骱艽?，會造成大電流沖擊，電路瞬間過載，瞬間過載會燒斷熔斷器。電容專用接觸器是通過限流電阻給電容充電，然后通過內部延時裝置接通電源，降低電路的大電流沖擊，防止損壞線路熔斷器等。  問題再次引申--電容專用接觸器上接的三根線有什么用？下面從它是由哪三個部分組成的（接觸器構造）來介紹：A、接觸器部分是CJX2系列的交流接觸器，比如CJ19-3211它的接觸器就是CJX2-2510做基本接觸器；B、觸頭，也就是接觸器上面的白色輔助觸頭，它有三個通電常開觸頭和一個常閉觸頭組成；由于設計因素，在通電接觸時，它要比主接觸器的主觸頭先接觸導通；C、阻尼線，也就是那三根線。說起阻尼其實就是有很大電阻率的導線，也稱為電阻線，相當于一個大功率電阻，它的作用就是起到抑制電流作用。綜上所述：電容器其實就是一個儲能元件，它的基本特征是：通交流阻直流，通高頻阻低頻，它的電流是超前電壓90°和電感的物理特性正好相反，于是用它來補償?shù)窒€路中無功感性負載。電容器在通電工作時，由于它是儲能元件，在剛剛通電時，勢必會產生很大的充電涌流，它的電流一般是電容器額定電流的幾十倍，然后會隨著充電周期，進行衰減，直至正常工作電流。但這個涌流對于電容器使用壽命來說是非常致命的，因為線路負載變化就會使線路的無功功率發生變化，因此合理設置投入與切除電容器補償組數以達到最佳補償效果是至關重要的。 （靜態無功補償中電容器專用的接觸器接線圖）

發布：2022-03-08      瀏覽：5449

SVG無功補償在低壓側有什么作用？

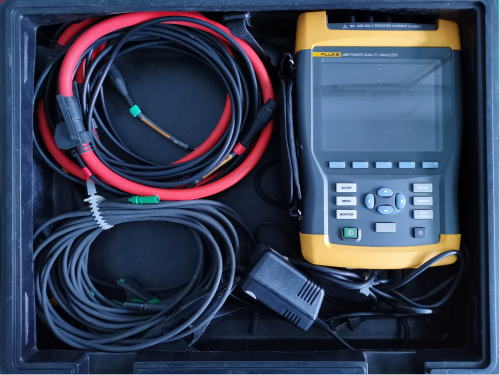

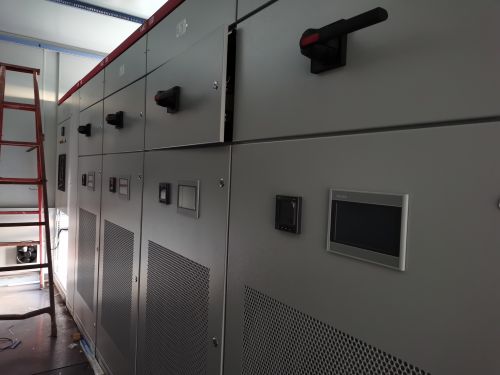

隨著計算機技術的發展，基于計算機的控制系統和電子設備等敏感負荷的出現和投入使暫時過電壓、瞬態過電壓、電壓暫降和短時中斷等一些問題頻繁增加。例如，一個半導體芯片廠，幾十毫秒的電壓暫降和短時中斷引發的電能質量問題造成的經濟損失可達數百萬元。因此，加強電能質量的管理以及開展電能質量普醒、監測、研究和治理的工作勢在必行。 最近瀚爾爵電氣工程師在對浙江省某半導體芯片廠項目進行電能質量全面檢測后，最后提出增設SVG的方案。下面就簡單介紹下SVG的作用及特點：SVG是典型的電力電子設備，由三個基本功能模塊構成:檢測模塊、控制運算模塊及補償輸出模塊。其工作原理為由外部CT檢測系統的電流信息，然后經由控制芯片分析出當前的電流信息、如PF、S、Q等;然后由控制器給出補償?shù)尿?qū)動信號，最后由電力電子逆變電路組成的逆變回路發出補償電流。 （靜止無功發生器SVG整柜）    SVG靜止無功發生器采用可關斷電力電子器件(IGBT)組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。作為有源形補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。 （內部靜止無功發生器SVG模塊）靜態無功發生裝置SVG主要用于無功功率補償，提高功率因數，優化電能質量。HDA-SVG系列靜止無功發生器裝置具有連續可調的補償輸出特點，極好的解決了電網自動化系統中的諧波、無功和負序問題。

發布：2022-03-07      瀏覽：1967

無功補償中接觸器和晶閘管開關的性能誰更好？

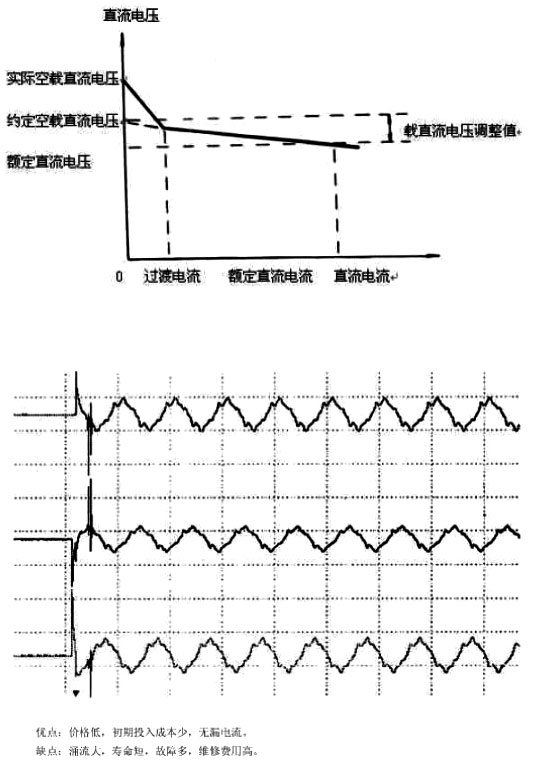

無功功率電容補償中肯定有電容投切元件，常用的有：電容接觸器、復合開關、晶閘管開關，到底用哪種好呢？下面我們主要講解一下接觸器和晶閘管開關的對比：1、接觸器：接觸器投切過程中，電容器的初始電壓為零，觸點閉合瞬間，絕大多數情況下電網電壓不為零、有事可能處在高峰值，（極少為零），因而產生非常的電流，也就是常說的合閘涌流。實驗表明合閘涌流嚴重時可達電容器額定電流的50倍，這不僅影響電容器和接觸器的使用壽命，而且對電網造成沖擊，影響其它設備的正常工作。因此，后來采用加入限流電阻來控制合閘涌流，即：電容投切專用接觸器。這雖然可以控制涌流在額定電流的20倍以內，但從長期運行情況來看，其事故率仍然很高，維護費用較高。其原因見下圖1，投入波形圖見下圖2。總的實驗反應，其性能是： 2、晶閘管開關：晶閘管投切電容器，是利用了電子開關反應速度快的特點。采用過零出發電路，檢測當施加到可控硅兩端電壓為0時，發出觸發信號，可控硅導通。此時電容器的電壓與電網電壓相等，因此不會產生合閘涌流，解決了接觸器合閘涌流的問題。晶閘管開關投切時波形圖如下： 下面用一張表將接觸器和晶閘管開關的電氣特性比較一下：

發布：2022-03-05      瀏覽：2390

如何選定電抗器的電抗率K值？

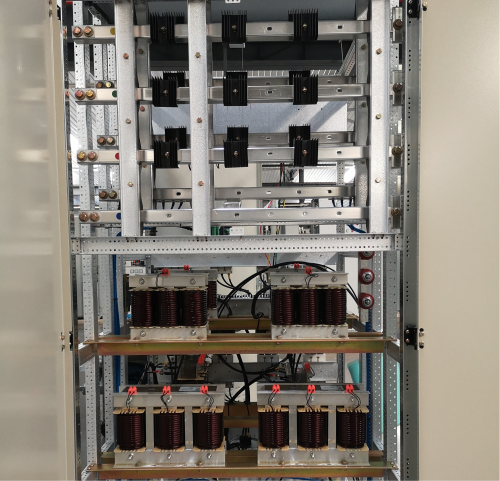

電力電容器與之串聯電抗器在電力系統中配套，具有：無功補償、降低線損以及限制合閘涌流與高次諧波方面的作用。由于電抗器高次諧波電流含量與電網諧波源狀況、阻抗參數和電容器裝置回路阻抗參數有關，因此在實際應用中電抗率的取值必須因地制宜。下文介紹一下何為電抗器的電抗率以及如何選擇：定義：電抗率為基波下補償回路電抗值與電容器組的容抗值之比。在補償回路中有： 當   的時候，補償回路對于n次諧波相當于短路，n次諧波從補償回路通過，則對于抑制n次諧波的補償方案，電抗率為：  但是為了防止并聯諧振，一般考慮再乘以一個1~1.5的系數，即最終得到： 電抗器的電抗率K值的確定：首先，系統中存在的諧波不可忽視，應查明供電系統的背景諧波含量，然后再合理確定K值。為了達到抑制諧波的目的，電抗率的配置應使用電容器接入處綜合諧波阻抗呈感性。當系統中電網背景諧波為5次及以上時，這時應配置電抗率為(4.5～6)%。電網的一般情況是：5次諧波最大，7次次之，3次較小。因此在項目中，選用K=4.5%～6%的電抗器較多。配置6%的電抗器抑制5次諧波效果好，但有明顯的放大3次諧波作用。它的諧振點（204HZ）遠離5次諧波的頻率（250HZ），裕量較大。配置4.5%的電抗器對3次諧波放大輕微，因此在抑制5次及以上諧波，同時又要兼顧減小對3次諧波的放大，在這種情況下是OK的，但它的諧振點（235HZ）與5次諧波的頻率間距較小。當系統中背景諧波為3次及以上時，應配置電抗率為12%的電抗器。 （運行中的瀚爾爵電抗器）舉例：一個變電所安裝工程實際情況確實這樣的：電抗器：一組容量為144kvar，電抗值為 1.4歐姆；另一組容量為288kvar，電抗值為3.2歐姆。電容器：總共18只，單只容量為 400kvar，總?cè)萘繛?200kvar，單只電容為 32UF。根據電容器整套裝置的說明書，電抗率是按照6％配置的。電抗值與容抗值之比并不等于6%。而電抗器總?cè)萘颗c電容器總?cè)萘恐龋剑?44+288）/7200=6%。綜上所述：一定要根據系統背景諧波含量來綜合選定電抗器的電抗率K值！

發布：2022-03-04      瀏覽：2340

電力電容器運行時為何有異響？

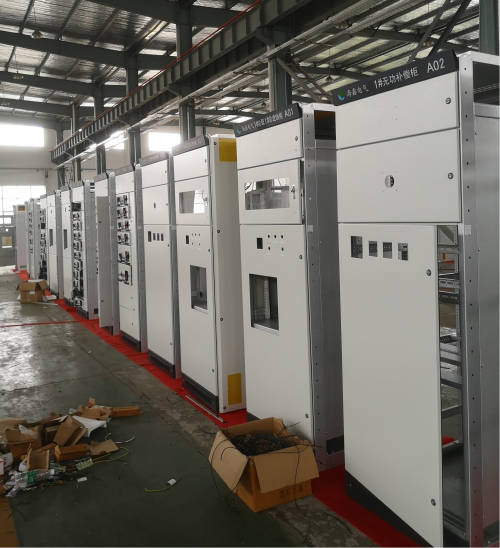

伴隨著經濟社會的不斷發展，電感性負載被廣泛應用，卻同時給企業帶來了嚴重的無功問題。作為配電系統中必須使用的無功補償裝置，電力電容器可以解決企業的無功功率問題。但是，在電力電容器運行過程中有時候會出現“嗡嗡”的響聲，這究竟是怎么一回事呢？ （待安裝的無功補償整柜）1、異常聲響的原因世什么？在電力配電系統中，電力電容器是一種靜止無功補償電器，其內部并無機械動作和電器勵磁結構單元。因此電力電容器在正常運行過程中，不會發出任何聲響。而電力電容器成套裝置的空間布置相對緊湊，其運行時周圍環境溫度和電場強度比較高，會導致套管表面容易聚集污穢、表面泄漏電流增大，從而在諧波與電壓的作用下，發生局部放電故障，并發出異常聲響；放電嚴重時，還有可能引起外部對地短路故障。2、異常聲響的處理：電力電容器運行時出現異常聲響，一般是電容器局部放電所導致的。因此，當運行中的電力電容器發出異常聲響時，需要將電力電容器停止運行。然后電氣工作人員應該檢查出現放電的位置及原因，待電容器放電問題解決后重新投入運行。電力電容器運行時出現異常聲響，多半是電容器局部放電所導致。因此企業需要立即將其退出運行并檢查、維修，從而確保電力電容器的安全。作為電力電容器廠家，瀚爾爵電容器質保5年，擁有超長使用壽命，質量值得信賴！

發布：2022-03-03      瀏覽：2308

電抗器是如何限制短路電流的？

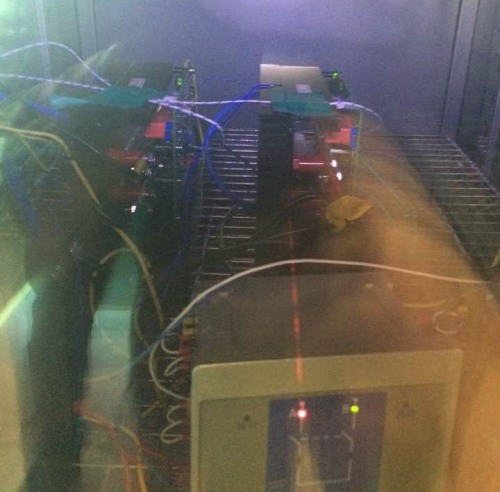

電抗器限制短路電流是利用電感電流不能突然改變的原理，防止突然的浪涌電流，是最有可能的短路限流措施，它被用于開關浪涌電流的控制等。電抗器是一種串聯在電氣裝置的一種電感器，主要用于限制短路電流。規定時間內，允許通過電抗器的最大短路電流，使其在可承受的動力、熱穩定下，保持設備運行不受破壞。 （瀚爾爵電抗器在進行冷凍試驗） （瀚爾爵電抗器在試驗中的波形圖）

發布：2022-02-28      瀏覽：2696

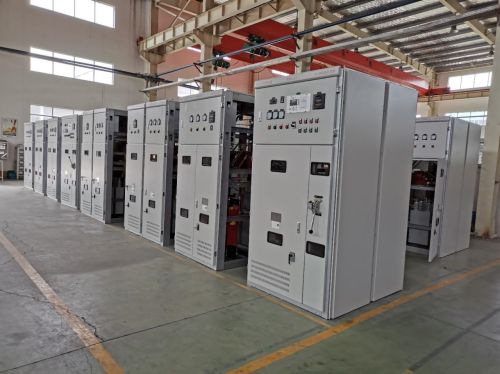

瀚爾爵高壓無功功率補償裝置有什么優勢？

裝置采用的所有設備性能優良，核心補償設備電容器容量可根據用戶要求靈活設計，每路均配有不同電抗率的電抗器，既能有效限制合閘涌流，保護頻繁投切狀態下的真空開關和電容器，還有抑制諧波的作用。針對每一組電容器提供獨立的開口三角電壓保護信號或不平衡電流保護信號或差動電壓保護信號，當電容器故障跳閘時，微保報警并切除該組電容器，而不影響其它電容器組的正常運行。產品優勢：適用于 6kV、10kV 等中壓系統的安全補償或濾波補償，成套裝置可以采用框架式戶外安裝或者柜式戶內安裝；具有手動／自動控制方式；自動控制方式可以實時跟蹤負荷補償；控制策略采用九區圖理論和模糊控制理論，保證電壓合格的同時最優化無功，具有完善的過壓、欠壓、過流、短路、缺相等保護措施。治理效果：提高用電質量，減少電力線路的電壓損失，改善設備運行條件，可保證設備在正常條件下工作，這就有利于安全生產。可節約電能，降低生產成本，減少企業的電費開支。例如：cosθ=0.5時的損耗是cosθ=1時的 4 倍。由于減少了電網無功功率的輸入，降低系統的能耗，從而能提高企業用電設備的利用率，進一步充分發揮企業的設備潛力，給用電企業帶來效益?？蓽p少線路的功率損失及輸送同容量有功的電流，提高電網輸電效率。合理設計和選用電抗器，有效減小電容器投入時的合閘涌流，抑制諧波。當您遇到下述問題時，高壓無功功率補償裝置能為您很好地解決：A. 電網電壓出現時高時低的情況，影響用電設備的運行，B. 企業功率因數低，經常被供電部門罰款，需提高功率因數；C. 企業輸電線路線損過大，需減少線損、節約輸送電成本；D. 舊電容裝置更新，需更換高壓用民補償設備；E. 變壓器輸電系統中感性負荷（如電機）比較多，需補償設備；F. 功率因數低于 0.92以下需要集中補償設備；G. 負載增加，而原有變壓器容量有限；H. 負載增加，而原有輸配電線路的線徑無法滿足要求。

發布：2022-02-23      瀏覽：1406

有源濾波器的作用是什么？

有源電力濾波器（Active Power Filter，簡稱APF）是一種用于動態抑制諧波、補償無功的一種新型電力電子裝置，它能夠?qū)Υ笮　㈩l率變化的諧波以及變化的無功進行補償。有源濾波器之所以稱為有源，顧名思義該裝置需要提供電源（用以補償主電路的諧波），其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點（傳統的只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功。有源濾波的主要作用概括為以下幾點：A、濾除電流諧波。可以高效的濾除負荷電流中2~25次的各次諧波，從而使得配電網清潔高效，滿足國標對配電網諧波的要求。真正做到自適應跟蹤補償，可以自動識別負荷整體變化及負荷諧波含量的變化而迅速跟蹤補償，80us響應負荷變化，20ms實現完全跟蹤補償。B、改善系統不平衡狀況?？赏耆蛑C波引起的系統不平衡，在設備容量許可的情況下，可根據用戶設定補償系統基波負序和零序不平衡分量并適度補償無功功率。在確保濾除諧波功能的基礎上有效改善系統不平衡狀況。C、抑制電網諧振。不會與電網發生諧振，而且在其容量許可范圍內還可以有效抑制電網自身的諧振。這是無源濾波裝置無法做到的。D、多種保護功能。具備過流、過壓、欠壓、溫度過高、測量電路故障、雷擊等多種保護功能，以確保裝置和電力系統安全運行，并可在負荷較輕時自動退出運行，充分考慮運行的經濟性。E、全數字式操作。具備友好的人機接口，使得操作簡便，易于使用和維護。F、可擴展性。在現有的基礎上還可以根據市場需求進行功能擴展，比如可以擴展帶液晶顯示的監測、控制臺，便于工作人員實地查看裝置運行情況；在通訊網絡暢通的情況下，還可以應用GPRS無線通訊技術，擴展為遠程監測甚至遠程控制。電力有源濾波器的環境條件：A、安裝點電壓：380V/600V±15％；B、環境溫度：-5°C~+40°C（室內型）；C、相對濕度：《90%（40℃），短時允許100%；D、大氣壓力：～（海拔2000m以下）；E、使用環境無較強的振動與沖擊；F、使用環境無腐蝕金屬和破壞絕緣的氣體及導電介質存在，不得含有爆炸危險的介質，無嚴重的霉菌存在。 有源電力濾波器可廣泛應用于工業、商業和機關團體的配電網中，如：電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場、港口的供電系統、醫療機構等。根據應用對象不同，有源電力濾波器的應用將起到保障供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。

發布：2022-02-22      瀏覽：1889

電抗器為什么會生銹？怎么保養電抗器？

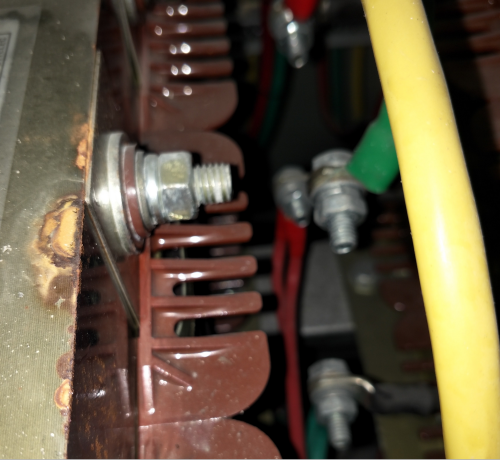

電抗器屬于高低壓設備，要求保持其絕緣性能良好。預防受潮是維護保養電抗器采取的主要措施之一，一般用戶將電抗器購進后，應立即請供電局做交接試驗。保證接線端子穩定，并且不能有銹跡出現。這個跟電抗器在制造過程中真空浸漆工藝有關，有些廠家人工刷漆減少工藝步驟，殊不知會引起后續很多麻煩。（因保養不當引發生銹的電抗器）訂貨時應注意，要盡量減少電抗器送電前的存放時間。電抗器制造后，存放時間要縮短，盡量第一時間運輸?shù)浆F(xiàn)場，投入到正常使用的工作狀態。  （運輸過程中的電抗器木箱包裝） （正常工作運行過程中的電抗器）

發布：2022-02-21      瀏覽：2202

諧波治理方案中對諧波抑制的控制方法哪有些？

在電力系統的諧波治理中，設計諧波治理方案時由于有源電力濾波器具有實時性能高、補償效果明顯、不受阻抗影響等優點，成為當今諧波的重要控制措施，應用廣泛。有源濾波器控制方法已成為關鍵的研究技術。諧波抑制系統主要包括電流跟蹤控制和電壓跟蹤控制。電流跟蹤控制包括線性電流控制、滯環控制、三角載波控制等。電壓跟蹤控制主要包括電壓空間矢量控制。與其他方法相比，電流跟蹤控制方法具有絕對優勢，易于理解，對參數和結構的依賴性很小。單周控制諧波抑制系統該控制方法是根據電網中的電流周期、振幅值、方向等相關信息計算控制電流的空比?？毡仁侵刚}沖的持續時間與總脈沖周期的比值。在實際操作中，空比越大，電路導通時間越長。該比值作用于開關變量的平均值和每個周期中的控制信號之間，使兩者相等或成一定比例，從而控制逆變器是否處于開關模式。但由于單周控制精度低，不適合對精度要求高的綜合裝置的研究。諧波抑制系統三角載波控制：這種控制方法，也被稱為線性電流控制，是一種相對簡單的控制方法。將電網電流的參考值與實際值進行比較，找出偏差電流，通過積分PI調節器與三角波調節，產生PWM控制脈沖。三角載波控制方法的優點是物理意義清晰，控制過程中具有固定的開關頻率，有利于限制開關損耗，使輸出電流含有較少的諧波。缺點是該方法的硬件設計相對復雜，計算量大，延遲大，輸出還包含與三角載波同頻的諧波。諧波抑制系統滯環電流控制：該控制方法是目前實際應用最廣泛的閉環控制方法。該方法的基本原理是選擇一定范圍的參考信號作為基準，比較該范圍內電流的參考值和電網電流的實際值，并根據比較結論得出滯帶范圍。以此范圍為參考值，使實際補償電流值在此范圍內浮動。該控制方法的優點是電路拓撲結構簡單，無載波，輸出電壓不含特定頻率的諧波重量，屬于實時控制模式，響應速度快，但存在穩態誤差，開關頻率不固定，會影響補償效率。諧波抑制系統電壓空間矢量控制：諧波抑制系統電壓空間矢量控制是一種電壓跟蹤控制方法。該方法的本質是將三相電壓狀態轉化為兩相電壓矢量，使空間旋轉矢量由有限的靜態矢量合成和跟蹤。優點是開關頻率可以固定，合理的矢量控制順序可以減少開關損耗，提高直流電壓的利用率，實時性好，易于實現數字控制。
