可控硅開關又被稱為晶閘管(SCR)，它充當可控整流的作用、也可以作為可控開關使用。晶閘管是以“弱”控“強”的經典例子，即用微小的功率去控制較大的功率。

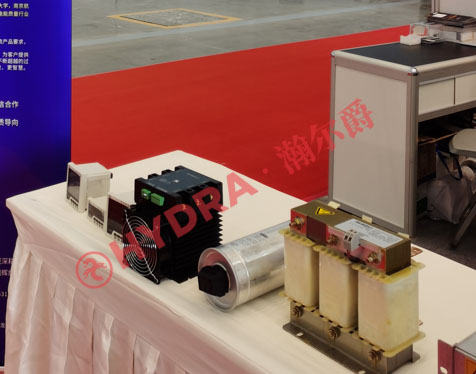

因此我們可以在電動機驅動控制電路和電源過載保護電路中找到它，也可在配電房無功補償柜內找到它，開關柜內運用著大量可控硅開關，通過無功補償控制器來控制晶閘管進行電力電容器、電抗器的投切，可實現過零投切，實時動態補償，完美滿足配電網的無功補償要求。

晶閘管又分為單向晶閘管和雙向晶閘管

1、單向晶閘管（SCR）：

單向晶閘管的圖形符號如下所示，A為陽極，K為陰極，G為控制極。

單向晶閘管的結構與二極管相似，當在晶閘管兩端加以正向電壓而控制極不加電壓時，晶閘管不導通，當正向電流很小時，晶閘管處于正向阻斷狀態。如果在控制極與陽極間加上正向電壓，晶閘管導通，若正向壓降很小，即使撤除控制電壓，仍能保持導通狀態。因此，切斷控制電壓的辦法是不能關斷負載電流的，只有當陽極電壓降到足夠小時，道中陽極電流降到一定值以下，負載回路才能切斷。

2、雙向晶閘管（TRIAC）：

雙向晶閘管的圖形符號如下圖所示，T1和T2為主電極，G為控制極。

具有雙向?qū)üδ?，晶閘管通斷由控制極決定，當控制極無信號時，T1與T2間出現阻斷狀態；當T1與T2之間加上大于閾值的電壓，此時晶閘管導通。雙向晶閘管出現導通時，不論有無觸發脈沖，均持續導通。當流過主電極的電流小于維持電流時，或主電極沒有觸發脈沖，雙向晶閘管出現自行關。

同時，觸發雙向晶閘管的電壓不分正負，只要達到觸發電流，都能使雙向晶閘管雙向?qū)ā?/p>
