在無功補償裝置中，像FC、APF、SVC、SVG這樣的簡稱都有其對應的裝置，它們是無功補償中的幾種補償方式，他們分別對應的是什么，有什么作用你都知道嗎？

FC: 無源濾波裝置

無源濾波裝置采用濾波電抗器和濾波電容器在特征次諧波頻率下形成LC串聯諧振，對該次諧波相當于一個低阻抗通道，使諧波電流大部分流入濾波回路;但是由于無源濾波通道內的信號有能量損耗，負載效應比較明顯，使用電感元件時容易引起電磁感應，當電感L較大時濾波器的體積和重量都比較大，在低頻域不適用，所以已經慢慢被APF（有源濾波器）所取代。

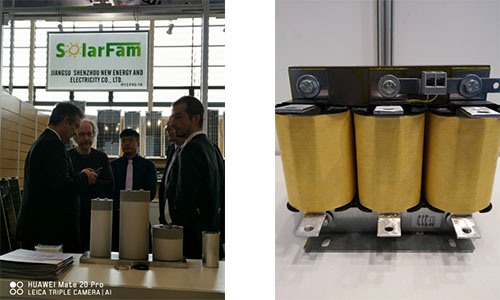

德國漢諾威展會上的瀚爾爵干式電容器、純銅電抗器

APF：有源濾波器

有源濾波器采用當前先進的模擬邏輯方式消除電網諧波，實時檢測電網中由非線性負載產生的電流波形，動態生成反向諧波電流，用以補償負載諧波電流。具有響應速度快、濾波范圍廣、濾波效率高、不受系統參數影響以及體積小等優點，達到改善用電質量，降低電網損耗、提高供電利用效率和帶載能力的目的，是理想的有源濾波產品。

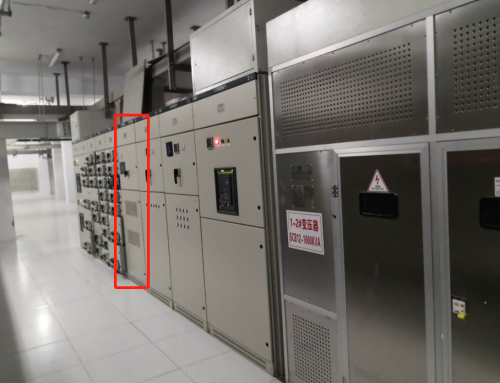

江蘇省徐州市某醫院的配電房內有源濾波柜

SVC：靜止無功補償裝置

靜止無功補償裝置，采用無源器件進行無功補償，該裝置產生的無功和濾除諧波是靠電容和電抗本身的性質產生的。

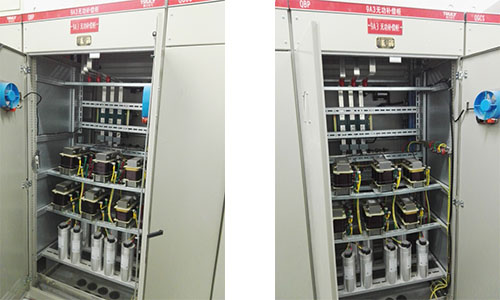

浙江省杭州市某師范大學配電房的無功補償裝置

SVG：靜止無功發生器

靜止無功發生器采用電能變換技術實現的無功補償，該裝置產生的無功和濾除諧波是靠其內部電子開關頻繁動作產生無功電流和與諧波電流相反的電流，將自換相橋式電路通過電抗器直接并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/p>

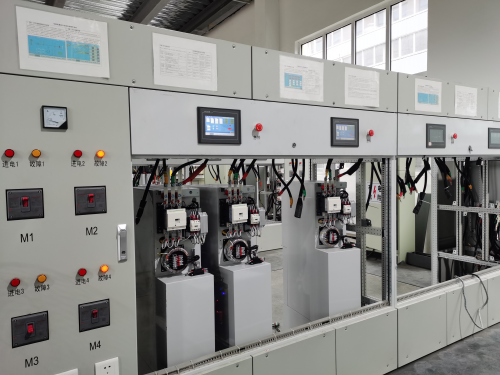

瀚爾爵電氣車間正在針對SVG做老化試驗

TSC：晶閘管投切電容器

晶閘管投切開關，又稱可控硅投切開關，采用無源器件（電容器）進行無功補償，分級補償，不能實現連續可調。

TCR：晶閘管控制電抗器

MCR：磁控電抗器，與TCR類似，需要和電容柜配合實現動態無功補償，可實現連續可調。

SVC：靜止無功補償裝置，采用無源器件進行無功補償?shù)募夹g(shù)總稱，包括：TSC、TCR等，“靜止”是與同步調相機對應，一般來說將使用晶閘管進行控制的補償裝置成為“SVC"。

下面簡述一下無功補償?shù)脑恚?/p>

所有電感負載均需要補償大量的無功功率，提供這些無功功率途徑有兩條：一是輸電系統提供；二是補償電容器提供。如果由輸電系統提供，則設計輸電系統時，既要考慮有功功率，也要考慮無功功率。由輸電系統傳輸無功功率，將造成輸電線路及變壓器損耗的增加，降低系統的經濟效益。而由補償電容器就地提供無功功率，就可以避免由輸電系統傳輸無功功率，從而降低無功損耗，提高功率因數。

在高壓側或低壓側均可進行補償。但如果在低壓側進行補償，既可減少變壓器、輸電線路等的損耗，又可提高變壓器、輸電線路的利用率及提高負載端的端電壓，所以補償電容器的安裝越靠近負載端，對用戶而言則越可獲取較大的經濟效益。

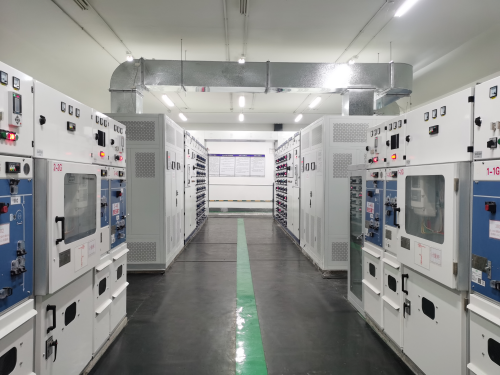

瀚爾爵電氣在南京某隧道工程中無功補償、有源濾波器的應用場景
