外熔絲也叫噴逐式熔斷器，一般為BR 系列的高壓電容器保護專用熔斷器，其額定電流一般選取高壓電容器額定電流的1.45~1.55 倍，其熔斷一般是靠高壓電容器的工頻電流長時間作用而熔斷。其開斷能力與其安裝角度、彈簧的性能有密切的關系，使用中應該多加注意，在與高壓電容器的聯接上需可靠接觸，否則會造成高壓電容器接線端子發熱而出現滲漏。

內熔絲裝在高壓電容器的內部，與元件一一對應，當某一元件擊穿時，其對應的內熔絲在很短時間（0.2ms 左右）內熔斷，其能量來源于與其并聯元件的儲能放電。這一點與外熔絲的熔斷基理不同。與外熔絲相比，當某一元件損壞時，與其并聯的其它元件仍可工作，其將引起總電容量減??；不帶內熔絲時，某一元件損壞時，將損壞一個串聯段，表現為單臺單元高壓電容器的電容量增大。

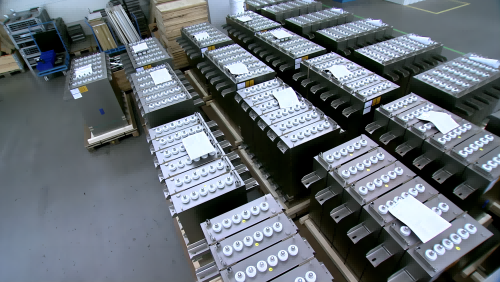

運轉中的高壓干式電容器

10kV 裝置中當每串段的高壓并聯電容器臺數不超過3 臺時，35kV 裝置中當每串段的高壓并聯電容器臺數不超過1 臺時，推薦選用帶有內熔絲的電容器單元，電容器單元不需要再裝設外熔斷器。

10kV 裝置中當每串段的高壓并聯電容器臺數超過3 臺，35kV 裝置中當每串段的高壓并聯電容器臺數超過1 臺時，推薦選用不帶有內熔絲的高壓電容器單元，高壓電容器單元需要裝設外熔斷器。

在國內市場，同時使用內熔絲和外熔斷器的現象比較普遍。理論上同時使用內熔絲和外熔絲是不科學的，因?yàn)閮?nèi)熔絲動作時，電力電容器的電流會減少，無法滿足外熔絲對電流增大的要求，從而不能保護電容器。因此，應盡量避免內熔絲與外熔絲混用。

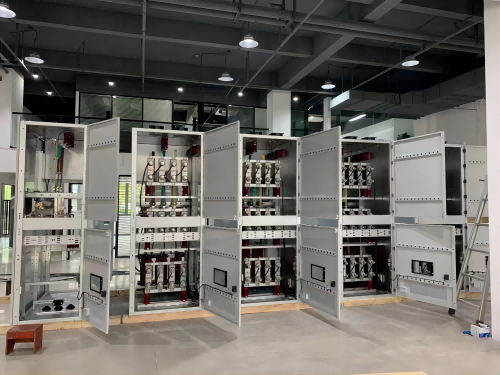

瀚爾爵電氣高壓干式電容整柜
