冶金企業的用電設備具有容量大、大部分為感性負荷、負荷沖擊大、起制動頻繁、快速性、自動化程度高、工作連續性等特點，是用電的大戶。用電設備大量使用直流電動機和變流器驅動、交流電動機變頻調速驅動、變壓器、電抗器、電力電子裝置等非線性負載。

      軋機、電弧爐等冶金設備使電網電壓發生波動和閃變，三相不平衡，電網功率因數低，線路損耗增加，諧波含量超標，已造成諧波公害，嚴重危害電力系統的安全運行和電氣設備的安全經濟運行。因此，解決好電力系統的無功補償和諧波治理問題對于保證電力系統電能質量及安全運行、降低損耗、提高用電設備出力等具有重要意義。國內外對各級電網的功率因數、電壓畸變率、電流畸變率、負荷對電力系統注入的諧波含量均制定了有關標準。在治金行業，對于電網的無功補償及諧波治理已得到了普遍的關注和重視，采取了防治結合的對策。

冶金企業無功補償、諧波治理方法

1、設置并聯電容器?

      電容器具有投資省、有功功率損耗小、運行維護方便、故障范圍小等特點，大量用于電力系統的無功補償和諧波濾波。

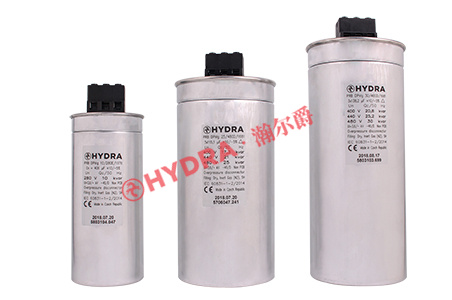

德國瀚爾爵（HYDRA）電容器-原裝進口

2、靜止型動態無功補償及諧波濾波器SVC

      靜止型動態無功補償及諧波濾波器是應用電力電子技術跟蹤電網無功波動及諧波狀況，在線實時自動控制補償量。其作用在于保持系統電壓穩定，減少電壓閃變；吸收動態無功功率，減小損耗；提高功率因數；吸收高次諧波，減少諧波公害；補償三相負荷的不平衡特性；提高供電系統的動態和靜態穩定性，保證供電質量。

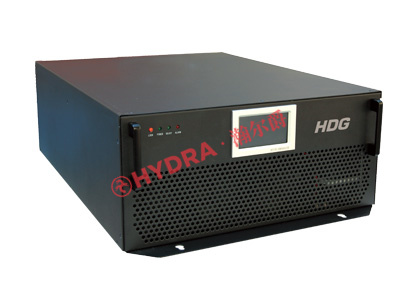

HDG靜止無功發生器

3、有源濾波器APF

      有源電力濾波器是一種新型動態無功補償濾波裝置，由自關斷電力電子器件構成。與無源濾波器的最大區別在于，它向交流電網注入補償電流，其幅值與負載注入電網的諧波電流的大小相等，相位差180°，以抵消負載所產生的諧波電流。它由靜止功率變流器構成，具有電力電子變流器的高可控性和快速響應性，能有效地解決無源濾波器存在的缺點，是電力系統無功補償諧波治理的發展方向。

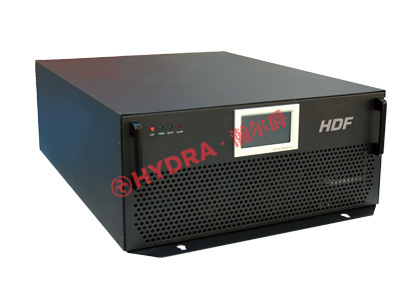

HDF有源電力濾波器
