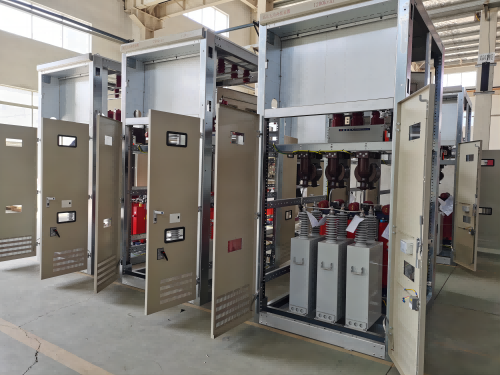

HDA-TBBZ系列高壓電容補償裝置由隔離開關、真空接觸器/可控硅開關、電容器、串聯電抗器、放電線圈、互感器、避雷器以及控制裝置和測量保護裝置組成，成套裝置結構可分為柜式和框架式。電容器和串聯電抗器支路分為若干組分別用真空接觸器/可控硅開關進行分組投切，用以補償系統無功功率，提高功率因數。

HDA-TBBZ系列高壓無功補償柜性能特點如下：

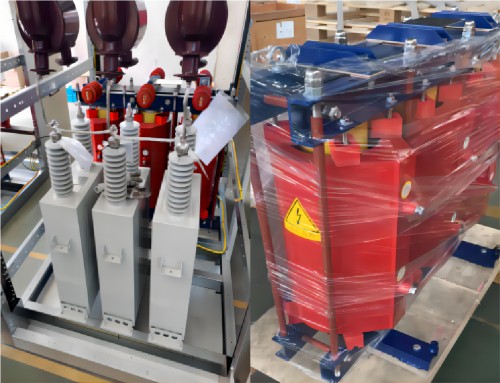

1、采用全膜高壓干式電力電容器，可靠性高、壽命長、損耗小、運行溫升低；

2、裝置的實際電容與其額定電容之差不超過額定值的0～10%，裝置的任何兩線路端子之間電容的最大值與最小值之比不超過1.06；

3、裝置的絕緣水平：6kV 額定電壓的成套裝置，其主電路相間及相與地之間，工頻耐受電壓（方均根值）23kV，1min；10kV額定電壓的成套裝置其主電路相間以及相與地之間，工頻耐受電壓（方均根值）30kV，1min；成套裝置輔助電路工頻耐受電壓（方均根值）2kV，1min；

4、裝置對電容器內部故障，除設有單臺熔斷器保護外，根據主接線型式不同，設有不同的繼電保護。電容器組的保護可選用開口三角電壓保護、中性點不平衡電流保護，或電壓差動保護；

5、裝置允許在工頻1.1倍額定電壓下長期運行；

6、裝置允許在由于過電壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行；

7、電容器外置放電裝置，可使設備斷電后，5S內將電容器殘壓降至50V以下；

8、選配電抗率為1％-13％的串聯電抗器，以限制合閘涌流、消除特定次諧波。

綜上述所：正常情況下，高壓電容柜內元器件配置合理，高壓電容補償柜可提高功率因素0.9以上，改善供電局罰款。具有介質損耗小、運行溫度低、可靠性高、體積小、重量輕、容量大、使用壽命長等特點。
