SVC是靜止無功補償裝置，SVG是靜止無功發生器，APF是有源電力濾波器，TSC是動態補償。項目上采用的無功補償方式也是層出不窮，在日趨精益的補償設計中，部分項目通常采?。弘娙萜?SVG+APF的補償方式，這種補償方式有何好處，常規又是哪幾種補償方式呢？

1、SVG（Static Var Generator）

它通過PWM脈寬調制控制技術，使其發出無功功率，呈容性；或者吸收無功功率，呈感性。同時可容性感性雙向補償，針對無功補償容量較小，電流畸變較小的場合，采用SVG單獨補償方式。

2、SVG+APF（Active Power Filter）

針對無功補償容量較大，電流畸變嚴重的場合，可采用SVG+APF補償方式，SVG補償系統無功，APF抑制電網諧波電流，改善電網電壓，兩者共同打造和諧的電能質量生態。

3、SVG+FC（Filter Capcitor）

針對無功補償容量大，成本要求嚴格的場合，SVG和FC（中壓）配合補償無功，SVG可配置為系統容量的一半或更小，有效降低本。FC專用于電網3次、5次、7次、11次、13次及以上的諧波無源濾波裝置，適用于中頻爐、電弧爐、軋鋼機、大型整流設備等諧波發生量較大的場所。

4、SVG+APF+FC

針對無功補償容量大，電流畸變嚴重，成本控制嚴格的場合。SVG、APF和FC（中壓）配合無功和諧波補償，SVG進行無功補償，F(xiàn)C可配置為單調諧濾波器，有效抑制電網諧波電流；APF用來抑制高次諧波電流。FC無源濾波補償裝置：采用的是濾波電抗器和濾波電容器在特征次諧波頻率下形成LC串聯諧振，對該次諧波相當于一個低阻抗通道，使諧波電流大部分流入濾波回路。

5、SVG+TSC（Thyristor Switch Capacitor）

針對低壓的混合補償方案，HDA-TSVG是有源（SVG）和無源（TSC）相結合的設計。單獨的TSC通過控制投入電網的電容組數，但屬于有級補償，精度低，響應時間慢。SVG可以補償無功和諧波，屬于無級補償，補償精度高，響應時間快，但純有源補償項目造價高。TSC+SVG混合補償方案結合兩者的優點，即：TSC粗補，SVG精補，通過HDA-PQC-TPC混合補償統一控制器實現對負載的無級快速補償，達到精益補償?shù)哪康摹?/p>

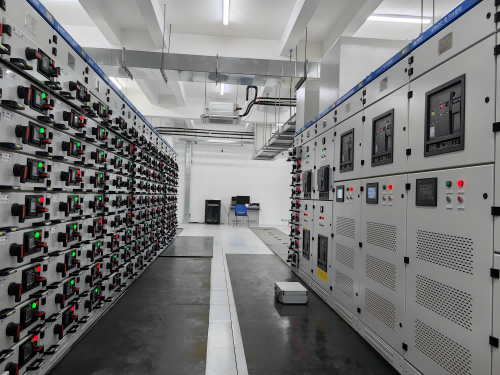

圖1. 用戶配電房采取SVG+APF的補償方式

那么，為什么不單獨使用TSC，而要選擇TSC+SVG（HDA-TSVG）形式呢？

純TSC方案不足點：

1、由電容器構成的無功補償系統，無功功率輸出是非線性的；

2、當配電系統無功需求小于無功補償柜最小補償容量時（例如：系統缺乏20kVAR的無功，補償?shù)淖钚〔介L是25kVAR，系統則不會啟動自動補償），功率因數得不到校正；

3、當配電系統處于輕載運行（負荷較輕）時，無功補償效果較差；

4、要提高無功功率輸出精度（減小輸出步長），則需要設計更多小容量的補償支路；

5、小容量補償支路的應用將導致補償支路數量增加，為無功補償柜內設備布置帶來困難；

TSC+SVG（HDA-TSVG）方案優勢：

1、 SVG模塊嵌入到TSC補償柜內安裝，組成HDA-TSVG混補柜，統一控制和分配無功；

2、快速響應，用以校正TSC的輸出特性，達到接近線性的輸出；

3、SVG補償容量可根據需要配置(單位容量50kVAR/30kVAR)，增加少量投資；

4、具有高精補償諧波功能，進一步保護電力電容器，避免系統諧振；

5、根據現場實際情況，SVG的補償個數可以在線擴容，HDA-PQC-TPC觸摸屏控制器常規路數24路，滿足動態無功與諧波治理的需要。

圖2. 用戶配電房采取TSC+SVG+APF的補償方式

綜上所述，隨著SVG技術的大力發展，大功率電力電子器件的成本降低，SVG已經逐步取代SVC，目前，SVG+TSC（低壓）或SVG+FC（中壓）的方式，被越來越多的用戶接受，在各行各業得到了應用。
