分布式光伏電站由于建設時間短、技術成熟、收益明顯而發展迅速，但光伏并網引起用戶功率因數異常的問題也逐漸凸顯。針對分布式光伏電站接入配電網后功率因數降低的問題，本文分析了低壓無功補償裝置補償失效的原因，并提出了兩種有效的解決方案。

目前隨著分布式光伏發電的收益性越來越高，中小型分布式光伏發電在部分企業中迅速發展，一般都是自發自用、余電上網的模式，以低壓AC 380V接入企業內部電網，光伏所產生的電量大部分被企業自身消耗，取得了良好的經濟效益，但在光伏接入企業配電網后，功率因數異常的問題也頻繁發生。

負載所需有功P為100kW，無功為50kvar，當前功率因數為0.89。當光伏關閉時，電容由于是階梯式補償，只能提供30kvar左右的無功，不能恰好完全補償。電網提供100kW有功和20kvar無功，此時功率因數提高到0.98，補償效果較好；當光伏開啟時，80kW的有功由光伏提供，電容任提供30kvar無功；此時，電網提供20kW的有功和20kvar的無功，功率因數反而下降至0.7。該現場可以提高無功補償?shù)木?，選用小容量的SVC電容器精細補償或SVG靜止無功發生器，可以解決該問題。

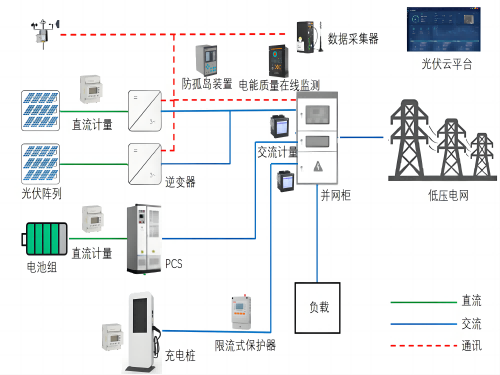

分布式光伏整體布局電力系統圖

HDA-CRT動態濾波補償組件無功補償裝置適用于頻率50Hz電壓0.4KV的系統中，此系列SVC低壓無功功率補償裝置并聯在整個供電系統中，能根據電網中負載功率因數的變化控制電力電容器投切進行補償。其原理為：HDAELEC系列SVC低壓無功功率補償裝置通過CT采集電流、電壓信號，由無功補償控制器計算，計算出投切電容器的方案，通過投切開關控制各組電力電容器投切。

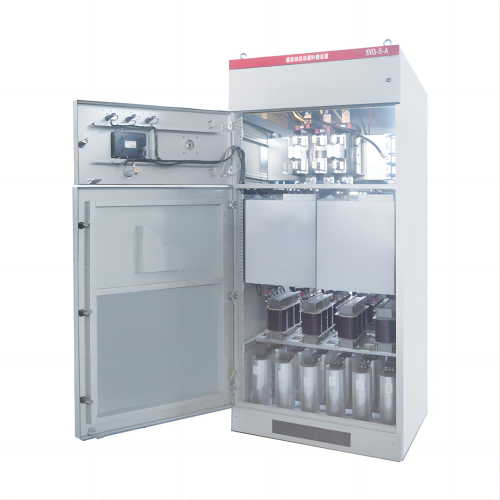

精細化SVC無功補償整柜圖

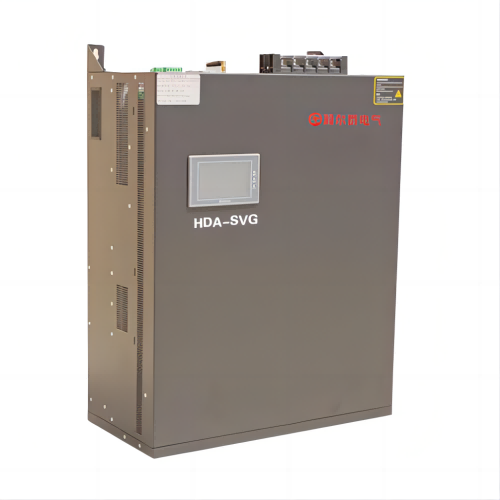

HDA-SVG 靜止無功發生器裝置具備無功功率線性補償、三相電流平衡治理和穩定電壓的功能，同時可濾除5、7、11、13次以內的諧波；具備自動檢測運行、測量監視和定值設定功能；具備智能散熱和無極調速的功能；具備動態擴容功能，支持插拔，方便更換；具備過壓切除、過壓閉鎖、欠壓切除、超溫告警等保護功能。

HDA-SVG靜止無功發生器（STATIC VAR GENERATOR 簡稱SVG）是一種基于現代電力電子技術的新型無功補償裝置，具有優越的動態無功功率補償性能，能夠快速地跟蹤和補償電網地?zé)o功功率，還能實現從感性到容性地全范圍無功功率的補償。在化工、醫療、半導體、冶煉、工商業等行業選用SVG這個設備做無功補償會比較合適，和其他的設備相比較，SVG具有明顯的優勢。

（1）SVG占地面積小。

（2）范圍寬。只需引進一套SVG就能使感性無功得到補償。同時也能補償容性的無功功率，而且SVG無功電流不會被電網電壓干擾，功率的補償效果十分穩定。

（3）響應快。負載波動頻率較快，響應時間越短就能使補償效果越好。

（4）無諧波。SVG設備大多應用正弦脈寬調制體系（SPWM），因此調制技術和功率單元在進行連接時，不會產生多余的諧波而注入到供電系統里，這樣就大大降低了被污染的概率。

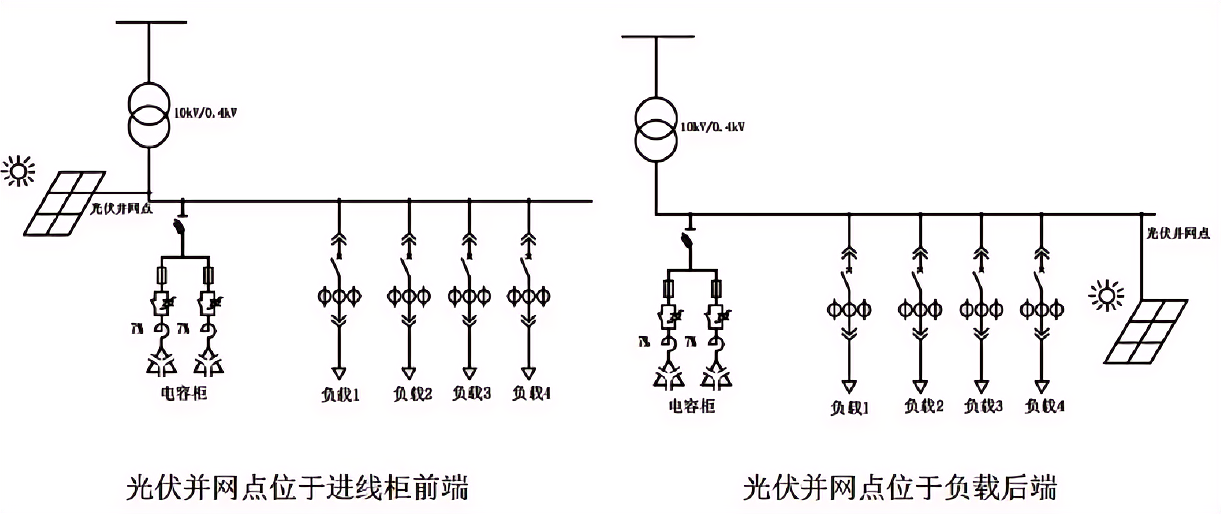

綜上所述：分布式光伏電站接入用戶配電網后引起功率因數異常的原因很多，需要考慮技術、經濟等多方面因素進行綜合分析，嘗試找到好的無功補償解決方案。建議光伏電站的裝機容量盡量不要超過接入廠區專變?nèi)萘康?0%，且盡量將接入點移至進線柜互感器之前，這樣可以避免光伏電站接入后引起電容組頻繁投切的問題。
