光伏電站的背景：

在全球能源轉型的大背景下，10KV高壓SVG無功補償裝置用于光伏新能源系統中，光伏新能源作為一種清潔、可持續的能源形式得到了快速發展。然而，光伏電站的輸出特性受光照強度、溫度等自然因素影響，其發電功率具有明顯的間歇性、波動性。這種特性可能導致電網電壓波動、功率因數降低、諧波污染等電能質量問題，對電網的安全穩定運行形成威脅。10KV高壓SVG無功補償裝置在解決光伏新能源接入電網帶來的這些問題方面，發揮著不可或缺的作用。

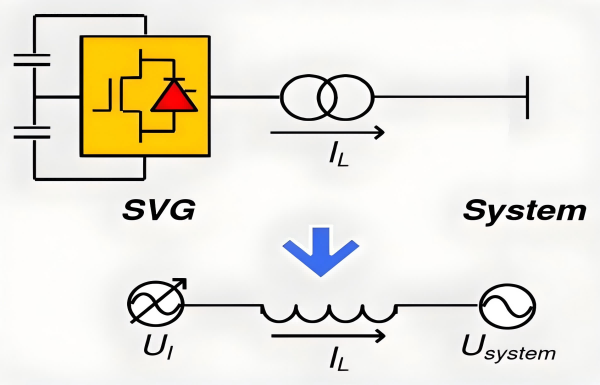

高壓SVG工作原理：

SVG 基于電力電子技術中的電壓源型逆變器（VSI）原理工作，它通過控制逆變器輸出的電壓幅值和相位，向電網注入或吸收無功電流，從而實現無功功率的動態補償。與傳統的無功補償設備，如：電容器組和電抗器相比，SVG 具有響應速度快（可在毫秒級內響應）、調節范圍寬（從感性無功到容性無功連續可調）、補償精度高的優勢。在 10KV高壓光伏系統中，SVG 能夠?qū)崟r監測電網的電壓、電流和無功功率等參數，根據設定的控制策略，快速調整自身的輸出，以響應電網對無功功率的需求。

在光伏新能源中作用：

改善功率因數：光伏電站在運行過程中，由于逆變器等設備的特性以及光照變化等因素，往往存在無功功率的波動，導致功率因數降低。功率因數過低會使電網的輸電效率下降，增加線路損耗和變壓器損耗。10KV 高壓 SVG 無功補償裝置能夠精確地補償光伏電站的無功功率，將功率因數提高到接近“1” 。例如，在一個大型光伏電站中，未安裝 SVG 前功率因數可能在 0.7 左右，安裝后可提升至 0.95 以上，從而顯著降低了電網的無功傳輸負擔，提高了電力系統的整體經濟性和效率。

穩定電壓：光伏電源的間歇性和波動性容易引起電網電壓的波動和閃變。當光照強度突然增強時，光伏電站輸出功率增加，可能導致并網點電壓升高；反之，光照減弱時電壓會降低。SVG 可以通過快速調節無功功率來穩定電壓。當檢測到電壓升高時，SVG 吸收無功功率，降低系統的無功電流，從而使電壓下降；當電壓降低時，SVG 輸出無功功率，提升電壓。以某地區的光伏電站為例，在接入 SVG 前，電壓波動范圍達到 ±12%，接入后電壓波動被有效控制在 ±5% 以內，保障了電網電壓的穩定，提高了供電質量。

提高電能質量：除了無功功率補償和電壓穩定外，SVG 還能對電網中的諧波進行抑制。光伏逆變器在工作過程中可能會產生一定量的諧波電流，這些諧波電流注入電網會導致電能質量惡化，影響其他電力設備的正常運行。10KV 高壓 SVG 采用先進的控制算法，能夠?qū)崟r檢測并濾除電網中的諧波成分，將電網的諧波畸變率控制在國家標準規定的范圍內。例如，在一些對電能質量要求較高的工業項目，安裝 SVG 后，電網的總諧波畸變率從原來的5%以上降低到3%以下，有效提高了整個電力系統的電能質量。

增強電網的穩定性和適應性：隨著光伏新能源在電網中所占比例的不斷增加，電網的結構和運行特性發生了變化。SVG 無功補償裝置有助于增強電網對光伏電源的接納能力和適應性。在電網發生故障或擾動時，SVG 能夠快速響應，提供無功支撐，維持電網的電壓穩定，防止因光伏電源的波動而引發連鎖反應導致電網崩潰。同時，SVG 的動態調節能力使得電網在不同運行工況下都能保持較好的穩定性，例如：在負荷高峰和低谷時期，都能通過合理的無功補償來優化電網的運行性能，提高電網運行的可靠性和靈活性。

SVG的基本組成部分：

電力電子器件：SVG的核心是基于全控型電力電子器件（如IGBT）的逆變器系統，這些器件能夠根據控制系統的指令，實現無功功率的動態調節；

控制系統：控制系統是SVG的“大腦”，它負責實時監測電網的狀態，并通過復雜的算法計算出所需的無功補償量，控制系統會根據電網的電壓水平和負荷變化，快速調整SVG的工作狀態；

濾波裝置：SVG在調節無功功率時，可能會產生一些諧波，濾波裝置用于消除這些諧波，確保SVG的輸出電能質量符合要求；

冷卻系統：由于SVG在工作過程中會產生大量的熱量，因此需要配備高效的冷卻系統，以確保設備在高負荷下能夠持續穩定運行；

保護裝置：為了防止過載、短路等故障對SVG造成損害，SVG通常配備完善的保護裝置，確保設備在異常情況下能夠安全停機或自動恢復。

應用案例與效果分析：

以湖南懷化大型集中式光伏電站為例，該電站裝機容量為 48MW，接入 10KV 電網。在未安裝 10KV 高壓 SVG 無功補償裝置之前，電站功率因數平均約 0.8、電壓日波動范圍達 ±8%、總諧波畸變率約 6%，對當?shù)仉娋W(wǎng)的電能質量和穩定性造成了較大影響。安裝了10KV高壓SVG無功補償裝置后，經過一段時間的運行監測，功率因數穩定在 0.98 左右，電壓波動范圍控制在±3%以內，總諧波畸變率降低至2.5%。這些數據表明，SVG有效地解決了此光伏電站存在的電能質量問題，提高了電站與電網的兼容性，減少了因電能質量問題引發的設備故障和運維成本，同時也為電網的安全穩定運行提供了有力保障。

是不是所有光伏電站都要用到SVG呢？

使用SVG的需求主要取決于電站的規模、并網方式以及電力系統的無功管理需求。一般來說，高壓并網的光伏電站需要：對于大型集中式光伏電站，高壓并網過程中需要確保電壓的穩定和無功功率的平衡；無功功率的不足會導致電壓波動、功率因數降低，從而影響電站的正常運行；SVG在此時能夠提供快速且精確的無功功率補償，減少電網的無功損耗，確保電網的安全穩定運行。因此，幾乎所有高壓并網的光伏電站都需要配備SVG。

對于分布式低壓并網的光伏電站，是否需要使用SVG取決于電站所在的電網環境。如果電網電壓波動較大，或者電站所在區域的無功功率供應不足，使用SVG可以幫助改善電能質量，減少電壓波動問題。但在一些電能質量要求較低、并網條件良好的地區，低壓并網的光伏電站可能不需要使用SVG。因此，對于低壓并網項目，SVG的使用需要根據具體情況而定。
