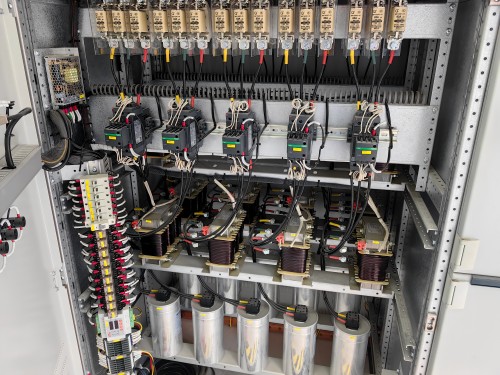

部分項目的電容柜沒有配套電抗器，于是出現了兩種情況：電容器正常運行或者電容器頻繁燒毀；那么，問題來了：電容補償柜究竟有沒有必要加電抗器呢？

要弄清楚這個問題，我們先認識一下何為諧振？把變壓器和電網等效成一個電感，把設備的諧波源等效成一個電流源。情況A，假設現場有3次諧波100A，諧波電流直接流入到變壓器和電網，不會產生諧波放大現象，整體是一個穩定的電路。

情況B，在配電柜里面加入一個純電容回路，假設變壓器和電網的阻抗是正0.01Ω，而電容器的阻抗是負0.03Ω；當100A的3次諧波電流，流入到電容器和變壓器生成的回路時，會流入到電容器，假設是負50A，那么流到變壓器的電流就變成了150A，兩個值加起來是100A；此時就產生了諧波放大現象，即：諧振。

當無功補償?shù)淖杩购妥儔浩鞯淖杩棺銐蚪咏鼤r(shí)，那么產生的諧波電流會越來越多；假設當無功補償?shù)淖杩篂?.011Ω，那么放大的電流就會達到1000A，諧波放大了10倍，此時電容器會因無法承受諧波而出現燒毀現象。

為了順利解決這個問題，則需要在該純電容回路里加入一個電感，使得整個補償回路的極性變成正；一共100A的諧波電流，到濾波回路是40A，那么流到電網就是60A；流入到無功補償?shù)闹C波電流和電網的諧波電流的總和始終相等，構成了一個穩定的電網回路。

因此，如果工廠使用了變頻器等整流設備導致電網存在大量諧波，建議無功補償柜里的電容器還是配備相應的電抗器，盡量避免產生諧振，確保電力電容器安全穩定的健康運行。
