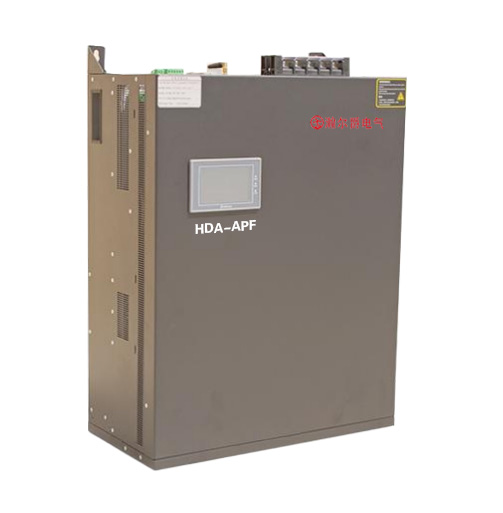

HDA-APF有源電力濾波器（APF：Active power filter）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Σ煌笮『皖l率的諧波進行快速跟蹤補償，之所以稱為有源，是相對于無源LC濾波器，只能被動吸收固定頻率與大小的諧波而言，APF可以通過采樣負載電流并進行各次諧波和無功的分離，控制并主動輸出電流的大小、頻率和相位，并且快速響應，抵消負載中相應電流，實現了動態跟蹤補償，而且可以既補諧波又補無功和不平衡。
使用觸摸屏集中監控，外形尺寸7英寸，則監控屏型號為：HDA-PQC-TPC7，安裝于柜門之上； 使用觸摸屏集中監控，外形尺寸4.3英寸，則監控屏型號為：HDA-PQC-TPC4.3，安裝于柜門之上。
| 額定交流輸入電壓 | 400/690V | 電網頻率 | 50/60Hz |
| 電壓允許偏差 | ±20% | 頻率偏差 | ±5% |
| 額定補償電流（A） | 50/75/100/150 | 過載電流倍數 | 1.2ln |
| 濾波能力 | THDi＜5% | 中性線濾波能力 | 一倍或三倍相線諧波電流 |
| 諧波范圍 | 2~51次 | 諧波補償率 | ≥97% |
| 諧波次數設定 | 可對每次諧波進行單獨設定 | 補償方式 | 集中/分組/就地 |
| 最大并聯臺數 | 8臺 | 安裝方式 | 機架/壁掛 |
| 防護等級 | IP21 | 動態響應時間 | 100μs |
| 全響應時間 | 10ms | 噪聲 | ≤65dB |
| 通訊接口 | RS485/以太網 | 壽命 | ≥160000h |
| 存儲溫度 | -40℃~+65℃ | 工作溫度 | -25℃~+50℃ |
| 相對濕度 | 最大95%，無凝露 | 海拔高度 | ≤2000m |
| 冷卻方式 | 強迫風冷 | 工作方式 | 諧波補償，無功補償，不平衡補償，支持對無源補償設備的控制與聯動 |
| 型號 | 補償電流(A) | 額定交流輸入電壓 (V) | 安裝方式 | 冷卻方式 |
| HDA-APF-50/400R（H）-4LM(D) | 50 | 400 | 壁掛式 | 強制風冷 |
| HDA-APF-75/400R（H）-4LM(D) | 75 | 400 | 機架式 | 強制風冷 |
| HDA-APF-100/400R（H）-4LM(D) | 100 | 400 | 機架式 | 強制風冷 |
| HDA-APF-150/400R（H）-4LM(D) | 150 | 400 | 機架式 | 強制風冷 |
| HDA-APF-200/400R（H）-4LM(D) | 200 | 400 | 機架式 | 強制風冷 |
注：1、機架式結構為R，壁掛式結構為H；
2、分散監控方式為D（監控屏在模塊上），集中監控方式為M（監控屏在柜體上）；
3、三相三線接線方式為3L，三相四線接線方式為4L；
4、特殊規格可定制，整柜可以定制。
*尺寸變化恕不通知，以實際交貨產品為準；如需更詳細技術資料，請致電HDAELEC.
