靜止無功發生器有什么作用？

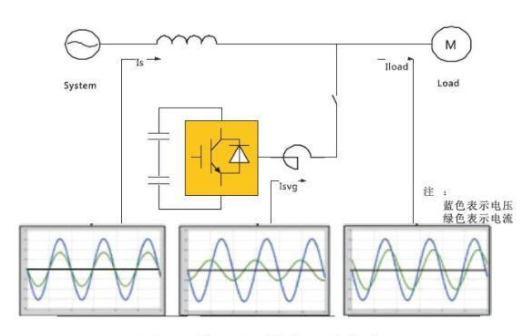

一、基本原理：靜止無功發生器，英文描述為：Static Var Generator，簡稱為SVG。其基本原理是將自換相橋式電路通過電抗器直接并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以使該電路發出滿足要求的無功電流，實現動態無功補償?shù)哪康?。靜止無功發生器基本原理二、SVG的三種工作模式：1. 空載運行模式；2. 容性運行模式；3. 感性運行模式。三、SVG應用領域：該設備的應用領域包括化工，汽車，食品，制藥，光伏，煙草，電力，治金，紡織，軌道交通，現代建筑，醫院，石油，影院，電動汽車充電站等。瀚爾爵電氣壁掛式靜止無功發生器

發布：2021-12-16      瀏覽：2349

什么叫可控硅開關？

可控硅開關又被稱為晶閘管(SCR)，它充當可控整流的作用、也可以作為可控開關使用。晶閘管是以“弱”控“強”的經典例子，即用微小的功率去控制較大的功率。因此我們可以在電動機驅動控制電路和電源過載保護電路中找到它，也可在配電房無功補償柜內找到它，開關柜內運用著大量可控硅開關，通過無功補償控制器來控制晶閘管進行電力電容器、電抗器的投切，可實現過零投切，實時動態補償，完美滿足配電網的無功補償要求。晶閘管又分為單向晶閘管和雙向晶閘管1、單向晶閘管（SCR）：單向晶閘管的圖形符號如下所示，A為陽極，K為陰極，G為控制極。單向晶閘管的結構與二極管相似，當在晶閘管兩端加以正向電壓而控制極不加電壓時，晶閘管不導通，當正向電流很小時，晶閘管處于正向阻斷狀態。如果在控制極與陽極間加上正向電壓，晶閘管導通，若正向壓降很小，即使撤除控制電壓，仍能保持導通狀態。因此，切斷控制電壓的辦法是不能關斷負載電流的，只有當陽極電壓降到足夠小時，道中陽極電流降到一定值以下，負載回路才能切斷。2、雙向晶閘管（TRIAC）：雙向晶閘管的圖形符號如下圖所示，T1和T2為主電極，G為控制極。具有雙向?qū)üδ?，晶閘管通斷由控制極決定，當控制極無信號時，T1與T2間出現阻斷狀態；當T1與T2之間加上大于閾值的電壓，此時晶閘管導通。雙向晶閘管出現導通時，不論有無觸發脈沖，均持續導通。當流過主電極的電流小于維持電流時，或主電極沒有觸發脈沖，雙向晶閘管出現自行關。同時，觸發雙向晶閘管的電壓不分正負，只要達到觸發電流，都能使雙向晶閘管雙向?qū)ā?nbsp;

發布：2021-12-15      瀏覽：1358

老式電容柜（Capacitor cabinet）如何改造？加裝電容柜有用嗎？

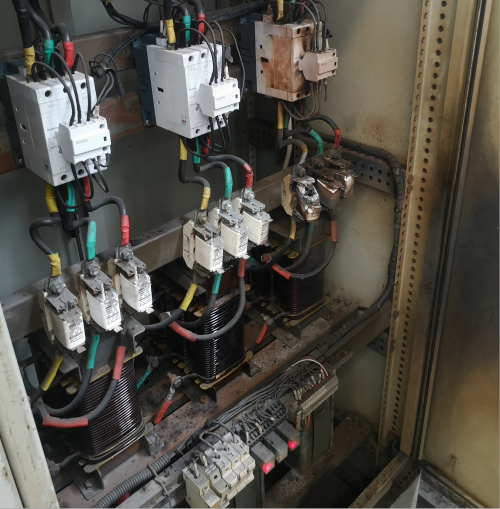

在我們?nèi)粘５墓ぷ髦?，公司的售后技術維護人員經常在各個單位看到一個柜子，里面排滿了一層層的電容器，很多朋友一臉茫然，這是干嘛用的？電容柜有什么用啊？電容柜老了需要改造嗎？如果之前配置電容的量不夠，要不要加裝電容柜呢？首先，介紹下電容柜的概念。在各個工業、廠房、制造業工礦企業中，經常會見到低壓電容補償裝置，簡稱“電容柜”。一般情況下，低壓電容柜由這幾個部分組成：電力電容器、電抗器、避雷器、斷路器、隔離開關、熱繼電器、儀表、功率因數自動補償裝置等元器件構成。在整個低壓電容無功補償柜中，主要是利用電容器起到無功補償?shù)淖饔玫?，由此來提升功率因?shù)、改善電網環境、改善電能質量。簡單概括之：電流超前電壓90°，利用并聯電容器來提升線路電壓，降低無功損耗。此時，有些朋友會問所謂電容柜中的“低壓”二字什么概念？不會是電子行業（弱電）內所理解的幾V到幾十V吧？答：當然不是！這是相對于電力系統中動輒上KV，起碼也是660V以上的電壓而言的。低壓電容柜的工作電壓一般就是220V或者380V。那么，老式電容柜如何改造呢？加裝電容柜到底有用嗎？下面，咱們以一個做稀土行業的客戶現場改造說起，談?wù)勫珷柧羧绾螏推鋽[脫功率因數的困擾，改造老式電容柜，重新達到標準工況的案例。（老式電容柜運行的現場） 第一：確認現場情況：該公司是中國稀土行業排名前三的老大哥，在一生產車間內一號變壓器總?cè)萘?250KVA，二號變壓器容量和一號一致。其中，一號變壓器給該公司的動力車間、研磨車間、運輸車間供電，二號變壓器單獨給環保車間、風塵處理車間供電。無功補償設備采用的是靜態（接觸器）手動投切，補償?shù)姆绞骄捎玫募醒a償。單個變壓器補償?shù)娜萘烤鶠?00Kvar，功率因數0.74左右，遠遠沒有達到功率因數0.9的標準。并且每月有數千元的供電局罰款，無功補償柜的改造迫在眉睫。第二：制定改造方案：1. 補償方法的確定根據此配電房的位置和現場各產能分配的情況，決定在兩個變壓器的總配電室采用集中自動補償?shù)姆绞?，兩個車間相距較遠，決定在二者之間加一面補償柜。因為，如果直接拆老柜子，加裝新柜子不僅排布困難，且可能會把舊柜子的物件造成損壞，引起不必要的麻煩。2. 電容補償?shù)娜萘坑嬎惝?dāng)我們把現場的無功補償裝置完全退出，觀察10天的周期來看，若想把功率因數從0.74變成一般補償?shù)臉?biāo)準0.95，一號變和二號變分別需要增加的容量是175Kvar左右。這次的電容器就選用瀚爾爵品牌的充氮氣電力電容器，不僅有超強的自愈功能，并且內部含有拉斷保護，避免出現電容柜爆炸問題（廠家承諾壽命長達15年）。同時串聯上純銅繞組的電抗器，在保護電力電容器安全、穩定性的前提下，同時消除一定次數的諧波。3. 投切開關的選擇之前該公司設計的是接觸器手動補償?shù)姆绞?，比較久遠，電容投切時會產生交大的涌流和過電壓情況，切除時容易產生電弧，觸點經常出現燒毀的現象（開光柜外殼上出現輕微的燒焦現場），且壽命短，不適用于頻繁投切的工況。這次決定更換為晶閘管投切開關，實現過零投切，相應速度≤20ms，這樣就解決了接觸器合閘涌流帶來的一系列問題。4. 控制器的更換在更換成了晶閘管投切裝置以后，維保人員根據自動無功補償說明書進行參數設置，把每一路的電容容值寫入控制器的參數表中，并且把過流、過壓、諧波保護值等根據國家標準一一進行設置。（改造后新增的電容補償柜）5. 改造后試運行，總結經濟效益維保技術人員通電調試后，一切正常，電容柜功率因數達到了標準的0.95左右，電壓由原來的373V左右提升到了380V左右，電流也相應的降低了。按照每年生產280天，即：6720h、符合案額定容量的80%計算，一號變、二號變每年節省了400萬度電，通過這次的老式電容柜改造項目，不僅提高了設備利用率，還減少了電能損耗，節省了電費，產生了巨大的經濟效益！

發布：2021-12-01      瀏覽：1833

瀚爾爵慶祝2021年第四屆進博會圓滿結束

        還記得2019年瀚爾爵參加進博會的情景，作為世界上第一個以進口為主題舉行國家級展會的國家中國來說，讓好的產品從全世界涌向中國，是促進開放、包容、投資的重要和關鍵舉措。        回顧一下2019年的進博會場景：        這次2021年第四屆進博會還是熱鬧如初，全世界的人絡繹不絕，大家都在中國搭建的這個舞臺上自我綻放！        受全球疫情影響，大家都井然有序的對各參展單位進行參觀和產品的深入了解。隨著中國的全球經濟影響力日益增長，以后會有更多國家把他們的品牌產品帶入中國，讓世界人民共享優質的產品、技術和服務！

發布：2021-11-15      瀏覽：1691

瀚爾爵電力電容器（Power Capacitor）有何優勢？

在國慶長假之際，恒安集團一分公司集中檢修進行了電容柜部分改造工程。原補償裝置在投運中，運行裝置主刀熔開關熔芯燒毀。在對現有電容補償裝置測試后發現在投運過程中，補償裝置與系統諧波源會發生串聯諧振，對系統諧波有放大現象，產生的過電壓使電容器裝置長期運行在此惡劣環境中。電容器因過壓力而導致內部介質擊穿，使得整個無功補償裝置無法工作。經過幾輪供應商的全面考核和嚴格篩選，客戶最終選用了高性能、長壽命的瀚爾爵新一代自愈式HDA系列電力電容器(質保五年)，下面咱們就羅列下HDA系列電容器的七大優點：A、安全化設計：HDA系列電容器過壓力、過電流及自動過熱三重電氣保護，局部自愈合性能強，不生銹鋁制外殼及真正的可觸摸接線端子；內含放電電阻，當電容器斷開電源后能在3min內使電容器的極間電壓降至50V以下。B、干式小型化：HDA系列電容器在100級凈化下制造元件，在真空10?3Bar下填充混合物氣體，順應了低壓電器環?；谋厝悔厔荨怏w干式無泄漏和污染的風險，且防火阻燃，其重量和體積是老產品的1/3。采用底部螺栓固定，方便靈活，360°任意位置、任意角度安裝，較老產品節省1/3的安裝時間。C、新穎環?；篐DA系列電容器內部元件的電介質厚度被設計成隨額定電壓變化而變化，其特別的加厚設計保證在大電流及高溫下的穩定性，氣體介質避免了老式油泄露污染及易燃的可能性。D、高性能自愈：HDA系列電容器電介質由2層低損耗的真空狀態下以電弧蒸發方式將金屬層直接鍍于優質的聚丙烯薄膜組成，他能產生電弧在幾乎ms內將擊穿點的金屬化層蒸發，形成一個設有金屬層的絕緣區從而局部“修復”介質擊穿點而達到“自愈合”的目的。自愈密度可達50%以上，電容器綜合損耗tgδ≤0.002，避免出現電容器欠補償?shù)那闆r。E、高應力導電層：HDA系列電容器（元件）導電層由鋅、銀及鋁在真空下沉著于薄膜表面，其另一邊金屬層再加鋅層覆蓋于外層，金屬層及其邊緣有非常緊固的應力，可耐受200倍的浪涌及高溫工作環境。F、高強度接線端子：HDA系列電容器接線端子比原有歐洲設計提高45%的強度，同時加大了電纜截面25%以更適合中國的特點，其外部塑料件耐高溫等級也達到了180℃，并且選用特級“絲口”螺釘讓連接更可靠。G、雙重安全系統及三重密封封口技術：由于電容器的損壞由背部元件慢慢損壞及瞬間極端擊穿損壞兩種情況，HDA專門設置了內部過壓力保護及大電流瞬間熔斷絲的雙重保護，可以保護不會出現極端的爆裂情況，同時為保證內部保護裝置的可靠動作，封口采用三重合的密封技術使得端口更可靠承受保護動作的壓力。 改造后煥然一新的瀚爾爵無功補償柜

發布：2021-10-15      瀏覽：1428

針對電廠的無功補償柜改造方案

無功補償是一項投資不多、收效很快的降損節能措施，根據無功補償原理設計的無功自動補償裝置具有安裝簡便、安全耐用、智能集成，安裝地點靈活，隨負荷大小自動投切電容器等優點。下面針對某電廠無功補償裝置改造方案進行舉例：某電廠的發電量為110萬 KW.h/d，廠用電量占發電總量的12%-15%。用電率一直居高不下，增加了發電的成本，對電廠的經濟運行不利。電廠的主要負載就是經常連續運行的鍋爐及汽車系統的輔機上，風煙、給水、循環水三大輔助系統的設備異步電動機和廠用變壓器，異步電動機負載占全廠用電負荷的80%以上，異步電動機屬于電感性負載，會同時消耗大量的有功功率、無功功率。不僅浪費了電能，還影響了自備電廠的經濟效益。大部分異步電動機的功率因數都在0.8左右，功率因數低，增大了電能的損耗，使功率因數由0.8提高到0.95以上，則電路中的視在功率降大部分用來供給有功功率，從而降低無功電力損耗，對節能降耗有著重要的意義。 無功補償裝置改造方案——自動投切調整無功功率成套裝置此方案，并聯電容器裝置的額定容量：1200kvar分三組，每組容量分別為400kvar+400kvar+400kvar，這樣容量投切級數可達5級，分別為：300kvar、600kvar+900kvar+1200kvar 。在該補償方式中，根據實際無功負荷的大小投切電力電容器，保證最小單元是整體補償容量的10%。分組越多，運行起來后投切的容量大小就越靈活，補償性能就會越好。改造后效益：安裝無功補償裝之后，保證了無功調節的準確性。智能化程度高，對穩定系統電壓和平衡無功發揮了重要作用。降低了變壓器的損耗，降低了變壓器二次側和電動機的電流，降低了線路損耗，經濟效益明顯。每年可節電60.00萬kW.h，按0.5元/kW.h的電價計算，獲得收益30.00萬元。

發布：2021-09-29      瀏覽：1352

一站式解決醫院建設需求丨瀚爾爵直擊CHCC2021全國醫院建設大會

2021年10月14-16日，由筑醫臺、國藥勵展、中國醫學裝備協會醫院建筑與裝備分會、筑而瑞聯合多家權威機構共同舉辦的“第二十二屆全國醫院建設大會暨國際醫院建設、裝備及管理展覽會”（簡稱 CHCC2021）在深圳國際會展中心（寶安區）隆重召開。本屆大會以“ 未來已來，迎接‘十四五’美好醫院建設新時代”為主題，將圍繞著新階段美好醫院建設的內涵與外延、方法體系與實施路徑展開深度研討。“十四五”時期，高質量發展成為醫院發展的核心要求，我國醫院建設也將跨入全新的發展階段，CHCC2021將緊跟新時代發展趨勢，把握“十四五”醫院建設需求，推動中國現代醫院建設全面提檔升級，驅動行業向美好醫院時代變革，下面跟隨瀚爾爵來直擊一下現場吧。

發布：2021-10-14      瀏覽：1182

瀚爾爵受邀參加2021年常州市建筑電氣及智能化學術年會

9月28日，常州市建筑電氣及智能化學術年會2021年學術年會在常州白金漢爵大酒店召開。大會由江蘇省建筑電氣及常州市建筑電氣、智能建筑專業委員會籌備舉辦。常州市土木工程建筑學會理事長朱華平為開幕式致辭；省學會領導致辭并為增補常務委員和委員證書發證書；各專家、學者也紛紛發言，從各自研究領域發表了非常精彩和生動演講。  瀚爾爵常州區負責人Zoe從德國HYDRA的發展歷程、國際國內資質、核心業務及相關工程業績等幾個方面作介紹，令在場各位專家深刻了解了無功補償、諧波治理的電能質量綠色解決方案。

發布：2021-09-28      瀏覽：1179

電容器、電抗器組件與SVG靜止無功發生器到底哪個好？

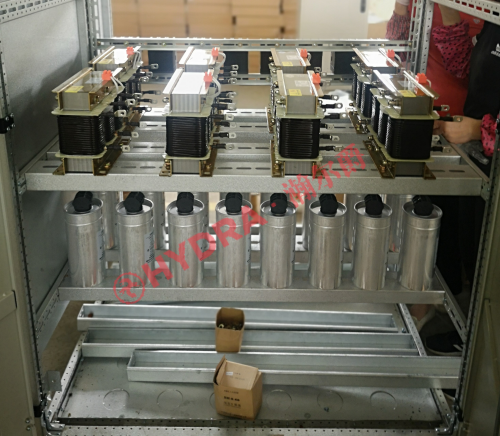

電容器、電抗器組件與SVG靜止無功發生器到底哪個好？一般在配電系統中，通常存在感性負荷，比如說；電動機、變壓器等，因此企業通常需要進行無功補償。電容器、電抗器組件與SVG靜止無功發生器，都屬于電力系統中常見的無功補償設備。他們究竟有什么不同呢？  （傳統的電容器、電抗器組件） （先進的靜止無功發生器模塊） （組裝完畢的靜止無功發生器整柜）通過上圖我們可以看到，電容器電抗器組件是一種散件形式的元器件，而靜止無功發生器是一種模塊式的一體式設備，下面這一張圖可以將二者的優缺點完全展現：

發布：2021-09-25      瀏覽：2534

瀚爾爵直擊2021中國首個泛工業品展覽會

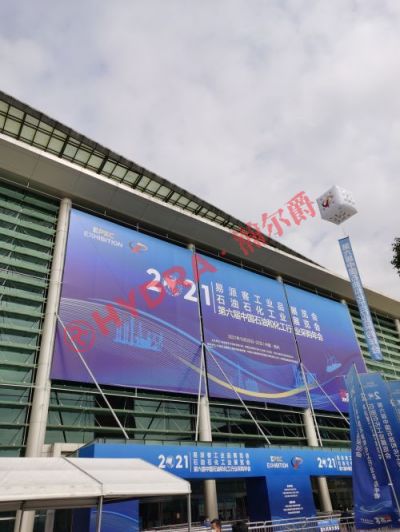

2021年是“十四五”開局之年，也是中國“雙碳”目標提出一整年。為加快推動中國智造向前邁進，促進產業數字化升級、綠色低碳發展，推進中國工業持續健康發展，中國首屆泛工業品展覽會、首屆石油石化工業展覽會于2021年10月20-22日亮相蘇州，展示工業4.0時代下的“大國智造”！本次展覽會是中國首屆泛工業品全產業鏈“產學研用”相結合的高端專業性展覽會，借助擁有展示推介、服務支持、貿易融通等強大功能的易派客工業品電商平臺，將集中展示我國工業品的“中國制造”水平和“中國創造”水準，彰顯中國工業品牌力量。此外，作為肩負保障國家能源安全重任的特大型央企中國石化，也將攜旗下的：核心制造能力處于世界領先水平的中國石化石油機械股份有限公司，國內最大高檔潤滑油專業產銷集團中國石化潤滑油有限公司，全球知名煉油化工催化劑生產商、供應商、服務商中國石化催化劑有限公司，展出最新油氣開發裝備裝置及相關產品技術等。

發布：2021-10-21      瀏覽：1665
