何為三次、五次諧波？為何要進行有源濾波改造？

隨著現代電力社會的發展，計算機、空調、LED屏、節能燈等設備的廣泛應用，低壓三相系統中的單相整流負載越來越多，產生的諧波電流對供電系統的影響也越來越大，嚴重影響了電能質量，甚至影響了輸配電系統的安全運行。其中，對配電系統影響最嚴重的是“三次諧波”。通常情況下，諧波是指電流中所含有的頻率為基波的整數倍的電量，一般是指對周期性的非正弦電量進行傅里葉級數分解，其余大于基波頻率的電流產生的電量。從廣義上講，由于交流電網有效分量為工頻單一頻率，因此任何與工頻頻率不同的成分都可以稱之為諧波，諧波是正弦波，每個諧波都具有不同的頻率、幅度與相角。諧波可以區分為偶次與奇次，第三、五、七次編號的為奇次諧波，而二、四、六、八等為偶次諧波，如基波為50Hz時，二次諧波為l00Hz，三次諧波則是150Hz。通俗的講，奇次諧波引起的危害比偶次諧波更多、更大。在平衡的三相系統中， 由于對稱關系，偶次諧波已經被消除了，只有奇次諧波存在。對于三相整流負載， 出現的諧波電流是6n±1次諧波?；ㄅc三次、五次、七次諧波的分布在處理諧波問題時，三次諧波電流需引起特別關注。三次諧波電流之所以危害很大，是因?yàn)槿沃C波電流在零線上疊加，會導致零線電流過大，造成火災隱患。事實上，二十年前在歐美發達國家，很多火災是零線過熱導致的?，F(xiàn)在，歐美國家對電子設備的三次諧波電流進行了嚴格的限制，并在工程中特別關注和治理。此時，有源電力濾波器（Active Power Filter），簡稱APF)應運而生。APF是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。有源濾波器之所以稱為有源，顧名思義該裝置需要提供電源(用以補償主電路的諧波)，其應用可克服LC濾波器等傳統的諧波抑制和傳統無功補償方法的缺點（只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功。有源濾波器HDA-APF原理圖那么，如何區分有源濾波器與無源濾波器呢？若濾波電路由無源元件(電阻、電容、電感)組成，則稱為無源濾波器；若濾波電路不僅由無源元件，還有有源元件(雙極型管、單極性管、集成運放)組成，則稱為有源濾波器。其區別主要體現在以下幾個方面：（1）有源濾波器是電子的，無源濾波器是機械的；（2）有源濾波器是檢測到某一設定好的諧波次數后抵消它，無源濾波器是通過電抗器與電容器的配合形成某次諧波通道吸收諧波；（3）采用無源濾波器因?yàn)橛须娙萜鞯脑?，所以可提高功率因素；采用有源濾波器只是消除諧波與功率因素?zé)o關；（4）有源濾波器造價是無源濾波器的幾倍以上，維護成本較高；無源濾波器造價相對較低，技術較成熟，安裝后基本免維護；（5）有源濾波器用于小電流，無源濾波器可用于大電流?？紤]到用電系統的安全性、可靠性，一般按照諧波計算值的1.3倍左右設計，作為最終諧波容量來配置有源濾波器APF。對于諧波治理改造的項目，一般在參考設備滿負荷運行的情況下，進行電能質量測量后，再根據準確的測量結果制定具體的諧波治理方案。集中治理的選型方案，有源電力濾波柜建議安裝在無功補償柜與出線柜之間，這樣電流采樣回路最短，接線更簡單，成本最經濟。

發布：2023-07-15      瀏覽：7633

視在功率計算公式及有功功率、無功功率計算公式

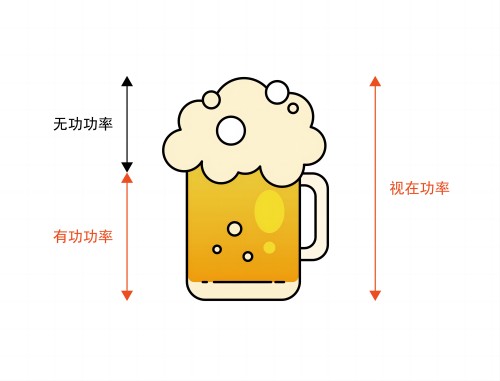

什么是視在功率、有功功率、無功功率，三者之間有什么關系？我們舉個例子，一杯裝滿啤酒的杯子，里面的滿杯的啤酒加泡沫相當于是視在功率，啤酒相當于是有功功率，泡沫相當于是無功功率。比如滿杯的啤酒，杯子容量一定的情況下，泡沫越少，喝到的啤酒越多，而在供電系統中，喝到的啤酒越多，意味著同樣的電量，做的功越多。如果我們想喝到更多的啤酒，要提高電力系統功率因數，增加有功功率，從而提高電能利用率，這其實也是電容無功補償?shù)淖饔?。有功功率?nbsp;又叫平均功率，交流電的瞬時功率不是一個恒定值，功率在一個周期內的平均值叫做有功功率，它是指在電路中電阻部分所消耗的功率，有功功率的符號用P表示，單位有瓦（W）、千瓦（kW）。有功功率與電壓電流間的關系為：P=UICOSφ，COSφ是功率因素。在供電系統中，有功功率是保持用電設備正常運行所需的電功率，也就是將電能轉換為其他形式能量的電功率。比如：5.5千瓦的電動機就是把5.5千瓦的電能轉換為機械能，帶動水泵抽水；各種照明設備是將電能轉換為光能，供人們生活和工作照明。 無功功率：在具有電感和電容的交流電路里，由于電感或電容的特性，造成電壓和電流的相角不一致，這些元件在半周期的時間里把電源能量變成磁場（或電場）的能量存起來，在另半周期的時間里對已存的磁場（或電場）能量送還給電源，它們只是與電源進行能量交換，并沒有真正消耗能量。比如說40瓦的日光燈。除了需要40瓦有功功率來發光之外，還需要80乏左右的無功功率鎮流器的線圈建立交變磁場用，因?yàn)樗⒉粚ν庾龉Γ环Q為無功?？偠灾?，在交流電路中，電感或電容元件與電源之間只進行能量的交換，而不消耗能量，我們把這部分功率叫做無功功率，用字母Q表示，單位為乏（Var）、千乏（kVar），無功功率與電壓電流間的關系為：Q=UISINφ。 視在功率： 在具有電阻和電抗的電路內，把電壓與電流的乘積叫做視在功率，以字母S表示，單位為伏安（VA）、千伏安（kVA），視在功率與電壓、電流之間的關系為：S=UI，一般通常以視在功率表示變壓器等設備的容量。視在功率與有功功率、無功功率可以用一個直角三角形來表示，兩個直角邊是有功功率和無功功率，斜邊是視在功率。根據P=UICOSφ、Q=UISINφ和S=UI，COSφ=P/S，可知三種功率和功率因素是一個直角功率三角形的關系，視在功率S與有功功率P、無功功率Q的計算公式為：P+Q=S電網中的電力負荷如電動機、變壓器等，屬于既有電阻又有電感的電感性負載，電感性負載的電壓和電流的相量間存在著一個相位差，通常用相位角的余弦COSφ來表示，COSφ稱為功率因數，三相功率因數的計算公式為：功率因數是反映電力用戶用電設備合理使用狀況、電能利用程度和用電管理水平的一項重要指標，比如說能否使視在功率100KVA的變壓器輸出100KW的有功功率，主要取決于負載的功率因素，這時無功補償就體現其價值和意義了，我們可以用電容器補償無功功率，可以增加電網中有功功率的比例常數，提高功率因素可以減少供電設備的設計容量、減少投資、增加電網中有功功率的輸送比例，降低線損等等，這都是直接決定和影響著供電企業的經濟效應的。

發布：2023-06-28      瀏覽：1880

并聯電容器和串聯電容器的工作場景和計算方式

在實際電路使用過程中，多數情況下需要兩個甚至多個電容器并聯或串聯。并聯或串聯以后，電容的容量會發生變化，下圖詳細為諸位介紹一下電容器串聯或并聯后，電容的容量會發生怎樣的變化：1、電容器的串聯：電容器串聯，指的是：兩只或兩只以上的電容器，在電路中頭尾相連。如上圖所示，如果使用串聯的方式，電容器的總?cè)萘繒p少，甚至總?cè)萘勘热萘孔钚〉碾娙萜鞯娜萘窟€小。具體的計算公式如下：示例中的兩個電容器串聯，一個是1000PF，一個是100PF，串聯后的電容的實際容量約為91PF，比其中最小的一個電容的容量還要小一些。當電容器串聯時，容量小的電容器應盡量選用耐壓大的，以接近或等于電路的電源電壓為佳 ，因?yàn)楫?dāng)電容器串聯在電路中時，容量小的電容器在電路中承擔的電壓比容量大的電容器承受的電壓大得多。2、電容器并聯：電容器的并聯，指的是：兩只或兩只以上的電容器頭與頭相連、尾與尾相連。如上圖所示，電容器并聯后容量計算就容易了，電容器并聯后總?cè)萘吭龃?，總?cè)萘康扔谒须娙萜魅萘恐汀＞唧w的計算公式如下：如上圖我們的例子，計算后總?cè)萘繛?0UF。這里要注意，電容器并聯后容量明顯變大，但耐壓以最小電容的耐壓為準。如上圖示例，三個電容的耐壓就C1電容最小為6.3V，所以并聯后的電容器兩端的電壓都不能超過6.3V，不然電容器有可能會損壞。

發布：2023-06-25      瀏覽：1793

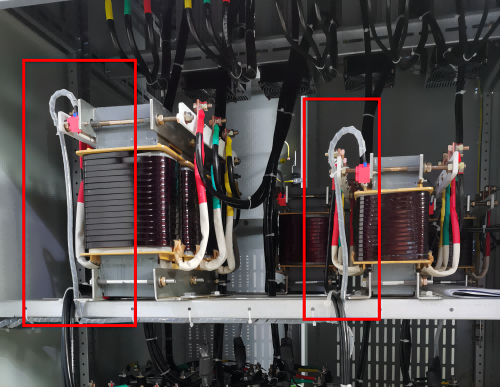

電容補償柜中電抗器上的溫控開關要不要接線？

現在電力工程中，溫控開關廣泛應用于家用電器、電機、醫療等設備中，作用是防止設備長時間處在高溫中損害設備壽命，甚至燒壞設備。機械式溫控開關有常開型、常閉型兩種，有時候會混淆?？赡芤恍╇姎庠O(shè)計師能區分開這兩者的區別，但在專業叫法上可能有錯誤，下面我們一起了解下關于溫控開關常開、常閉的區分。在溫控開關行業中，常開型為：溫控開關在正常工作狀態下，觸點是斷開的，當溫度超溫時，觸點閉合，電路通電；常閉型：溫控開關在正常工作狀態下，觸點是閉合的，當溫度超溫時，觸點斷開，電路不通電。目前很多配電場合，電力安裝師傅忘記把電抗器的溫控端子進行接線，此現象可能會引發電抗器故障，嚴重時會發生過溫后的燃燒現象。正確的接法是：將電抗器的溫控端子串聯下信號線之間，因此達到斷開和閉合的功能。下面展示一下何為常閉型，何為常開型。常閉型：溫度開關原始狀態觸點是閉合的，當感溫超過額定溫度時觸點斷開常開型：溫度開關原始狀態觸點是斷開的，當感溫超過額定溫度時觸點閉合電容柜中電抗器的溫控接點正常接線圖電容柜中電抗器超溫接點連接的示意圖拿到產品如何判斷是常開還是常閉呢？首先可從產品外觀判斷，溫控開關外殼會印有產品型號及規格，B是代表常閉，K是代表常開。除了從外觀上判斷，也可用萬用表檢測，用萬用表電阻檔測量溫控開關時，用兩根表筆測量溫控器的端子或引線，如果這時萬用表顯示導通，就表示這個溫控器是常閉型的，反之為常開型。常閉型的一般都是直接安裝在電機中進行溫度控制，常開型的多用于控制風扇給設備降溫，當然具體問題還要具體分析！

發布：2023-06-15      瀏覽：3764

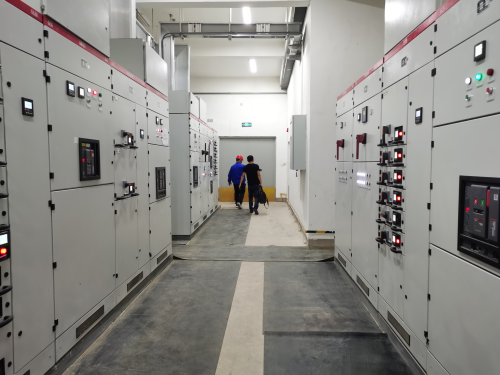

10kV高壓電容柜容易損壞嗎？會不會影響功率因數不達標？

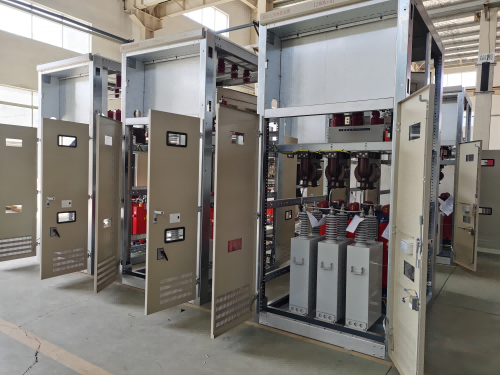

HDA-TBBZ系列高壓電容補償裝置由隔離開關、真空接觸器/可控硅開關、電容器、串聯電抗器、放電線圈、互感器、避雷器以及控制裝置和測量保護裝置組成，成套裝置結構可分為柜式和框架式。電容器和串聯電抗器支路分為若干組分別用真空接觸器/可控硅開關進行分組投切，用以補償系統無功功率，提高功率因數。HDA-TBBZ系列高壓無功補償柜性能特點如下：1、采用全膜高壓干式電力電容器，可靠性高、壽命長、損耗小、運行溫升低；2、裝置的實際電容與其額定電容之差不超過額定值的0～10%，裝置的任何兩線路端子之間電容的最大值與最小值之比不超過1.06；3、裝置的絕緣水平：6kV 額定電壓的成套裝置，其主電路相間及相與地之間，工頻耐受電壓（方均根值）23kV，1min；10kV額定電壓的成套裝置其主電路相間以及相與地之間，工頻耐受電壓（方均根值）30kV，1min；成套裝置輔助電路工頻耐受電壓（方均根值）2kV，1min；4、裝置對電容器內部故障，除設有單臺熔斷器保護外，根據主接線型式不同，設有不同的繼電保護。電容器組的保護可選用開口三角電壓保護、中性點不平衡電流保護，或電壓差動保護；5、裝置允許在工頻1.1倍額定電壓下長期運行；6、裝置允許在由于過電壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行；7、電容器外置放電裝置，可使設備斷電后，5S內將電容器殘壓降至50V以下；8、選配電抗率為1％-13％的串聯電抗器，以限制合閘涌流、消除特定次諧波。綜上述所：正常情況下，高壓電容柜內元器件配置合理，高壓電容補償柜可提高功率因素0.9以上，改善供電局罰款。具有介質損耗小、運行溫度低、可靠性高、體積小、重量輕、容量大、使用壽命長等特點。

發布：2023-06-08      瀏覽：1720

歐洲電力電容器外置放電裝置什么樣子？

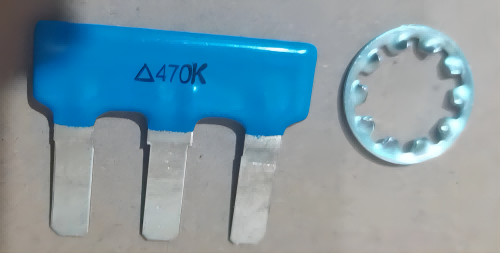

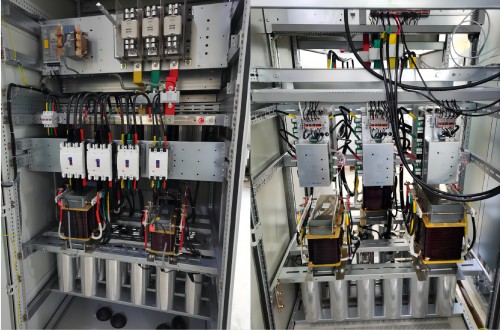

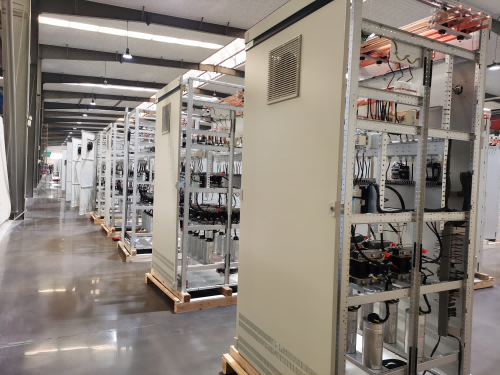

進口電容器一般都是外置的放電電阻，例如：德國、西班牙、法國的一些歐洲原產的進口電容器廠家。當電容器組與電網斷開后，由于極板上仍然存在電荷，兩端會存在一定的殘余電壓。另外，由于電容器極間絕緣電阻很高，自行放電的速度很慢，殘余電壓要延續較長的時間，為了盡快消除電容器極板上的電荷，對電容器組要加裝與之并聯的放電裝置，使其停電后能自動放電。電力電容器配置的外置放電電阻電容器是儲能元件，當停電時，電容器內部的極板上還會存儲有電荷，在低壓系統中，會用電容指示燈來放電的，這個燈泡在亮的過程當中，就說明放電回路是正常的，如果運行的電容器對應的指示燈不亮了，應該盡快更換，防止放電回路出現故障，影響正常使用。不論電容器額定電壓是多少，在電容器從點網上斷開30s后，其端電壓應不超過75V。一方面能防止電容器帶電荷再次合閘，觸及有剩余電荷的電容器而發生危險。剛從電網斷開的電容器，即使電容器已經自動放電，還必須用絕緣的接地金屬桿，短接電容器的出現端，進行逐只放電。低壓無功補償柜是用于補償感性負荷所需要的無功功率的裝置，該裝置對于提高系統的功率因數，改善電能質量，延長電力設備使用壽命，降低電網傳輸損耗，抑制電壓波動具有重要作用。提高了系統的功率因數，降低了線路中的無功電流，充分響應了國家環保節能的號召;同時幫助用戶解決了因?yàn)榱φ{(diào)電費而產生用電罰款的擔憂。低壓無功補償柜（裝置）低壓無功補償柜的產品優勢特點有如下幾點：1、控制器采用瞬時無功算法，響應速度10ms，可以手動/自動控制；2、自動控制具有循環投切、編碼投切、順序投切等投切方式；3、實時監測系統的電壓、電流、功率因數、補償狀態等參數；4、實時跟蹤負荷變化，動態周期為(10~20ms)，無需放電即可再投；5、具有完善的過壓、欠壓、過流、短路、缺相、誤動、聲光報警等保護措施；6、可避免電容諧振，TSC可分流20%~35%，TSF可濾除60%~80%左右的特征次諧波電流；7、對相間負荷具有分相補償、去除諧波功能；也可對三相不平衡負荷平衡三相有功；8、裝置美觀，技術成熟，性能穩定，適用于大部分工業場合。

發布：2023-05-30      瀏覽：1617

分布式光伏并網導致功率因數不達標的三種解決方案

分布式光伏并網是指在用電戶企業（居民）的建筑物進行光伏組件的安裝，運行方式以?戶側自發自用、余電上網，且有配電系統平衡調節為特征的光伏發電設施。并網電壓等級通常為0.4/10kv，分布式光伏發電遵循因地制宜、清潔高效、分散布局、就近利?的原則，充分利用當?shù)靥柲苜Y源，替代和減少化石能源消費。在碳達峰、碳中和的?趨勢下，光伏發電正逐漸替代傳統能源，成為我國能源主題之一。但是，隨著并網時間的推移，越來越多的分布式光伏并網用戶出現了如下的情況：A、無功功率不穩定，電容器頻繁投切；B、功率因數不達標，忽高忽低、頻繁閃爍；C、電壓、電流諧波異常，導致保護異常啟用；D、出現高額的力調電費。(大多數企業表示：在光伏并網后才產生力調電費的）1. 原因分析：多數光伏企業認為出現這個情況多數為補償容量不夠、補償不及時導致，從而增強補償容量或者增加補償裝置，結果顯而易見，仍沒有解決功率因數的問題（不對癥下藥是沒有結果的）。1.1. 功率因數不達標分析：首先，我們先要了解：供電局考核功率因數時，是結合正向有功、正反向無功來計算的，比如說:該系統月正向有功為P，正向無功為Q1，反向無功為Q2，即正反向無功和Q1+Q2。則：Cosφ=P/S=P/（√(P2+(Q正+Q反)2)(功率因數計算式）供電局在計算功率因數時，是不計量反向有功（光伏發電）結合上述的計算公式，就能發現如下問題：第一：無功功率固定時，光伏發電量增加，用戶正向有功減小，Cosφ減小、不達標；第二：光伏發電量固定時，無功功率增加，Cosφ減小，不達標!（這?的無功功率是包含正向無功功率和反向無功功率）顯?易見，解決分布式光伏的無功補償問題需要針對性的做出分析!1.2. 電容柜無法正常工作分析：分布式光伏在并網后導致系統中原有無功補償柜無法正常工作(無論并網點在負載端處、還是進線柜處，都無法正常補償）。此處需要深?了解無功補償控制器的工作原理，市場上大多數的無功補償控制器是通過采集電壓電流信號的數值和方向，從而得出功率因數的大小，進行投切補償，但是當分布式光伏并網后，就會導致系統中存在流向不同的電流（電流相位角)，從而導致無功補償控制器無法取樣，無法有效補償；時而過補、時而欠補，導致系統功率因數低，出現力調電費（罰款）！2. 解決方法：解決這個問題不一定需要增加補償容量和補償設備，多數情況是屬于無功補償控制器的工作機能單一，不具備在第四象限下工作的能力，又或者是用電客戶的補償系統不細致，存在無功功率漏補等現象，都會導致功率因數過低!分布式光伏并網運行3大階段：★光伏發電量>用戶用電。余電上網，系統電流方向由負載流向變壓器，存在“反向電流”，此時電容器全部切除，功率因數不達標；★光伏發電量=用戶用電。系統平衡，此時功率因數偏高或者偏低，取決于電容柜中的電容器配置；★光伏發電量<用戶用電。索取市電，此時功率因數的效果也取決于電容柜的電容器配置；結合上述三個階段，我們發現從市電消耗的有功電量減小了，無功電量(系統負荷沒有變化)沒有變化，從而供電局考核的功率因數不達標，出現力調了!方案一：更換瀚爾爵電氣四象限無功補償控制器四象限無功補償控制器根據四象限無功原理(如下圖所示),通過測量雙向的有功和無功數據，可以計算出四個象限的有功、無功功率，實時得出負載在光伏發電充足時，或光伏發電功率不足負載，需要從電網側吸收功率時的功率因數，準確的投切電容器組。四象限無功補償控制具有雙向電流監測機制，針對性解決雙向電流系統，結合精確容量補償，確保補償可達0.95。但是更換四象限控制器需要加裝另外兩相CT,且四象限無功補償控制器價格較高，控制器安裝位置的規格可能不配套，需要另行改造，因此成本較高。方案二：一次線路改造對企業配電房的光伏接入柜電纜進行改接，將光伏接入電纜接入點移至企業變壓器低壓側斷路器下進線側，無功補償裝置控制器采樣點位置不變。改造后，采樣點的采樣數據=電網側輸入功率S1+光伏發電量S3-廠房用電負荷S2。一次性線路改造的示意圖將光伏接入點直接接入企業變壓器低壓側，該方法可以從本質上解決功率因數降低的問題。但是改造需要企業停電，并且需要施工隊伍進行配合，在基建期間可以實行，且成本較低。方案三：在光伏接入側加裝采樣CT本方案與方案二類似，通過改造二次回路，將電網側輸入功率與光伏輸入功率的采樣信號并聯后接入無功補償控制器；改造后，接入無功補償控制器的信號等同于方案二，光伏發電接入側的功率信號與電網側輸入功率信號同時接入無功補償裝置控制器中，提高無功補償控制器運行的靈活性。本方案改造不需要停電，較為方便。原無功補償控制器采樣點所采樣的電流數據采自于流經開關本體保護用CT的電流，由于保護用CT是根據三相短路的最大短路電流計算CT變比的，所以變比較大。無功補償裝置在安裝時直接采用的是開關保護用CT所采樣的數據，由于該企業正常運行下負荷電流較小，約為100A,所以經過CT測量后，二次電流很小，會影響精度。加裝合適變比的CT,以最大負荷電流乘以1.2～1.3的可靠系數作為CT一次電流來選擇CT,但是要重新設定無功補償控制器的參數，這樣可提高控制器采樣的精度。在光伏接入側加裝采樣CT的線路示意圖存在此類問題的分布式光伏系統如何進行改造方案的選擇：若項目在基建時期，或具備進行一次高壓線路改造的條件，可選擇方案二；對于容量大，負載用電情況復雜的分布式光伏系統，可選擇方案一；對于不具備一次高壓線路停電改造條件的項目，可選用方案三。另外，說到光伏都會提到儲能，PCS（儲能變流器，英譯：Power Conversion System）可控制蓄電池的充電和放電過程，進行交直流的變換，在無電網情況下可以直接為交流負荷供電。PCS 由 DC/AC 雙向變流器、控制單元等構成。PCS 控制器通過通訊接收后臺控制指令，根據功率指令的符號及大小控制變流器對電池進行充電或放電，實現對電網有功功率及無功功率的調節。 PCS 控制器通過 CAN 接口與 BMS 通訊，獲取電池組狀態信息，可實現對電池的保護性充放電，確保電池運行安全。光伏行業目前使用量較大的PCS產品

發布：2023-05-19      瀏覽：9016

儲能PCS和不間斷電源UPS的定義和區別？

儲能系統PCS指儲能變流器，又稱雙向儲能逆變器，英文名PCS（Power Conversion System），應用于并網儲能和微網儲能等交流耦合儲能系統中，連接蓄電池組和電網（或負荷）之間，是實現電能雙向轉換的裝置。既可把蓄電池的直流電逆變成交流電，輸送給電網或者給交流負荷使用也可把電網的交流電整流為直流電，給蓄電池充電。UPS即不間斷電源（Uninterruptible Power Supply），是一種含有儲能裝置的不間斷電源。主要用于給部分對電源穩定性要求較高的設備，提供不間斷的電源。當市電輸入正常時，UPS 將市電穩壓后供應給負載使用，此時的UPS就是一臺交流式電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時,UPS 立即將電池的直流電能，通過逆變器切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS 設備通常對電壓過高或電壓過低都能提供保護。那么，PSC和UPS有何不同？1. PCS指過程控制系統，UPS指不間斷電源。2. PCS以保證生產過程的參量為被控制量使之接近給定值或保持在給定范圍內的自動控制系統。UPS主要用于給部分對電源穩定性要求較高的設備，提供不間斷的電源。

發布：2023-05-15      瀏覽：6582

何為力率電費？

力率電費是指電力用戶感性負載無功消耗量過大，造成功率因數低于國家標準，從而按電費額的百分比追收的電費。力率電費執行標準：160kw（kva）以上執行0.90；100~160kw（kva）執行0.85；100kw（kva）以上執行峰谷平。標準分法是：（電表都是這樣設置的，這也是國家標準分法）峰段是7：00~ 11：00 和19：00~ 23：00谷段是晚上23：00~第二天7：00別的都是平段?。?1：00-- 19:00）由于時差原因，個別地區有可能性提前或推遲一個小時.享受優惠單位為：學校（教育局所屬）、幼兒園、高校、部隊（團級以上單位）、社會福利機構。功率因數調整電費=（當月基本電費+當月有功電費）×功率因數調整電費比例。以0.80為標準值的功率因數調整電費以0.85為標準值的功率因數調整電費以0.90為標準值的功率因數調整電費表假設一個企業一年用電120萬度，該企業無功補償功率因數為0.84，工業用電按照0.8元/度計算，每個月的電費為80000元，按照供電公司力調電費的收取標準，功率因數0.84，力調系數為3%，每個月的力調電費為：80000*3%=2400元，一年的無功罰款 ：2400*12=28800元。假設一個企業一年用電120萬度，該企業無功補償功率因數為0.95及以上，工業用電按照0.8元/度計算，每個月的電費為80000元，按照供電公司力調電費的收取標準，功率因數0.95，力調系數為0.75%，每個月的力調電費為：80000*0.75%=600元，一年的無功獎勵 ：600*12=7200元。

發布：2023-05-08      瀏覽：3903

諧波保護器究竟是做什么用的？

直入正題，諧波是指通過傅立葉級數分解獲得的復雜非正弦AC量的每個分量，其大于基頻的整數倍。它通常被稱為高次諧波，而基波是指其頻率和功率頻率，（50HZ）相同的組件。高次諧波干擾是影響當前電力系統電能質量的主要危害，迫切需要采取對策。我們知道諧波及其產生的危險是由過電壓或過電流引起的，會造成一些損壞。然而解決諧波非常簡單，我們只需要使諧波保護器吸收諧波源產生的諧波電流。諧波吸收諧波的原理，簡單來說，您可以將諧波保護器視為電容串電抗。由于阻抗非常低，電流將在這里流動，這實際上是阻抗分流，系統的諧波電流基本解決了。諧波保護器通常位于精密設備的前端，可抵抗浪涌沖擊并吸收2-65次的諧波。它可以保護設備免受諧波控制。高端產品如：照明控制系統、計算機、電視、電機調速設備、不間斷電源、數控機床、整流器、精密儀器、電子控制機構等，這些非線性產生的所有諧波電氣設備，可能會導致配電系統本身或連接到系統設備故障。諧波保護器可以消除發生源中的諧波，并自動消除高次諧波和電氣設備產生的高頻噪聲，脈沖尖峰和浪涌的干擾。其可以凈化電源，保護電氣設備和功率因數補償設備，防止保護裝置的誤跳閘，從而保護電氣設備的安全高效運行。接下來，我們了解諧波保護器的工作原理，從專業學術角度去除諧波。電容補償器的原理加上電感抑制諧波，電感和電容保持一定的比例，以濾除不同頻率的諧波。加入電容器形成串聯振蕩電路，其在諧振頻率處呈現非常低的阻抗（理論上為0）。如果串聯諧振頻率與電網的特征諧波頻率一致，則如果僅吸收少量諧波，則它成為純?yōu)V波環路。失諧濾波器環路的主要目的是防止諧波放大，濾波效果不大。環路傳輸?shù)沫h(huán)路諧振頻率通常低于電網的最低諧波頻率，設定為基頻的3.8-4.2倍。工程計算公式為：電抗器電抗XL =電容器電容電抗百分比XC（X％），或：反應堆功率QL =電容器基本容量百分比QC（X％）。電抗器電抗或電容一般為電容器容量或容量的6-7％，當選擇x = 6％時，共振數為vr = 4.08。失諧濾波器電路僅吸收5次或更多次的少量諧波，并且由諧波源產生的大部分諧波流入電網，并且電容器容量根據預期的功率因數值確定。純?yōu)V波器環路的主要目的是吸收諧波，同時補償基波無功功率。在串聯諧振狀態下，濾波器環路的組合阻抗XS接近于零，因此可以為相關諧波形成“短路”。 在諧振頻率以下，濾波器環路是電容性的，因此可以輸出容性基波無功功率以補償感應無功功率。 濾波器環路在諧振頻率以上是電感性的。由于濾波器環路在諧振點以下是電容性的，因此它形成并聯諧振環路，其電網電感低于其特征頻率。如果在此頻率范圍內沒有特征諧波，則并聯諧振不會對電網造成損害。由于濾波器環路的主要任務是吸收電網的諧波，因此調節基波無功功率的靈活性受到限制，只能切換環路。輸入順序從低到高，并執行切割順序，從高到低。對于大容量的補償濾波器裝置，可以采用純?yōu)V波器環路和失諧濾波器環路的組合，即固定操作純?yōu)V波器環路以補償基本負載，并使用失諧濾波器環路作為調整操作 。

發布：2023-05-03      瀏覽：1768
