高壓并聯電容器成套裝置調試時的10大注意事項

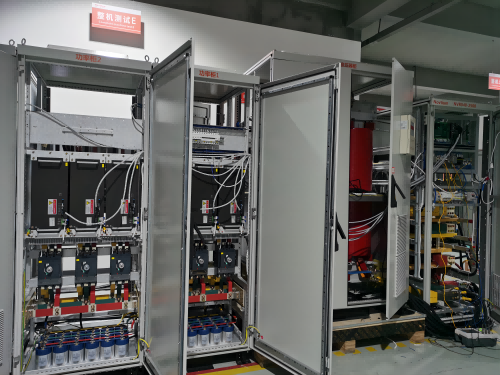

高壓并聯電容器成套裝置，又稱高壓電容補償柜。比較常見的是10kV高壓電容補償柜，適用于石化、冶金、鋼鐵、機械、水泥、交通、化工等行業6kV、10kV電力系統，在配電線路中作系統無功功率的自動補償裝置。裝置根據6kV、10kV母線電壓的高低、無功功率的需求狀況，通過無功功率控制器進行自動跟蹤投切電容器組，使電壓、無功保持在設定范圍之內。以保證電網無功功率供需基本平衡，穩定網絡電壓和線路功率因數，以減少配電系統和變壓器的損耗，提高電網供電質量。廣泛應用于電弧爐、遠距離電力傳輸軋機或提升、電力機車供電、城市二級變電站、風力發電等行業的集中或就地補償。在設備出廠前，新柜需要將電容器斷開，在不通電的情況下測量主回路相間通斷，以及對“N”通斷；手動投切檢查一切正常后再將電容接上。注意：無涌流投切器及動補調節器如果不接N線，會使其直接損壞或者炸掉。高壓電容柜的運行有一定的要求，部分人可能不太清楚產品的運行要求，以致于高壓電容柜產品在運行時出現故障，甚至出現損壞的狀況，因此，了解運行要求，能避免設備的損壞且能保證設備穩定的運行。測試中的HDA-TBBZ系列高壓電容補償柜接下來，分析一下高壓并聯電容器成套裝置調試時的10大注意事項：Q1：主回路上電，控制器無顯示；A1：1、電源是否引入到控制器；2、控制器損壞。1、用萬用表檢查確認是否在主線(一次線)上有電壓，本步驟必須帶電操作，具體操作時需要特別小心和按規范操作;2、檢查取電壓用保護熔絲是否接上及是否損壞，在非帶電狀態下檢查并接牢固;3、控制器取電壓接線端子是否接及是否接緊，在非帶電狀態下檢查并接牢固;4、確認控制器是否有問題，有問題立即更換。HDA-TBBZ系列高壓電容補償柜上的控制器Q2：配電房進線柜電流指示表和控制器顯示電流值相差較大；A2：電流變比設錯或CT線沒接好及進線柜電流指示表是否已壞。1、檢查主線上的CT變比是否和控制器上設置的一致，若不一致需要重新設置為一樣;2、檢查主線上的CT引線是否和控制器的端子接牢固，并確認電流信號傳輸?shù)娇刂破?，否則檢查線路。Q3：與電容器連接的回路導線有發熱嚴重或燒焦現象；A3：接線端未接緊或過流。1、用合適檔位電流鉗卡該路電容投上時的工作電流，是否與額定電流懸殊很大，在電壓正常時，如果電流懸殊很大，有可能是電容器損壞或者是現場諧波很嚴重，需要借助電能質量分析儀測試后確認。2、該電容支路的相關接頭是否接緊或者壓緊，需要在不帶電狀態下檢查，必需要對接線頭進行工藝處理。3、檢查導線在設計時是否按標準來設計，一般銅線按每平方mm通5A電流來選。高壓電容補償柜中的HDA-HC系列電容器Q4：電抗器噪音很大；A4：1、諧波超標；2、機柜強度不夠；3、電抗器質量問題。1、用合適檔位電流鉗卡該路電容投上時的工作電流，是否與額定電流懸殊很大，在電壓正常時，如果電流懸殊很大，電抗器噪音很大有可能是電流大或者是現場諧波很嚴重引起，需要借助電能質量分析儀測試后確認。2、如果在正常工作電流下，電抗器噪音很大，可以確定是電抗器本身的問題或者是與電容柜發生諧振。高壓電容補償柜中的HDA-HR系列電抗器Q5：電容器鼓包或者有“冒油”現象；A5：諧波超標引起過流或電容器質量不好。1、發現該現象后應立即將該組電容器切掉，并更換新電容，在未確定損壞原因前不能再投電容，以免再次損壞。2、用電能質量分析儀測試現場諧波情況，如果諧波超標，需要對現場諧波進行處理，如果諧波不嚴重，可確認是電容器的問題，還是屬于正常損壞。Q6：控制器功率因數顯示異常；A6：1、電壓或電流線相序接反；2、控制器損壞。1、未按接線圖將A、B、C相CT線(電流線)、電壓線接入對應控制器端子，按接線圖檢查接線并仔細檢查主線回路的相序。2、控制器本身問題，如果確認是控制器的問題，協調給用戶更換一臺。Q7：功率因素很低，控制器仍不投入；A7：1、負載無功量小未達投入門限；2、電流變比設錯；3、報警保護。1、現場無功量太小，沒達到投入門限，屬于正常情況，僅需給客戶解釋即可。2、電流變比不對，核對實際CT變比，重新設置為正確變比即可。3、取樣參數報警，對回路保護，故不投入。Q8：無涌流投切器上有控制信號但不動作；A8：1、控制信號極性接反；2、主回路沒上電；3、缺相保護，熔絲燒斷；4、“N”線未接好。1、控制信號極性是否接反，仔細檢查，并按正確極性將控制信號線接好。2、主回路沒閉合，檢查無誤后給主回路上電。3、某相無電壓(缺相)，用萬用表測試，確認是缺相后，停電檢查。4、"N"線沒接或沒接牢，將線路檢查后接好"N"線。Q9：補償柜上電后，控制器顯示超前；A9：電壓或電流線相序接反。Q10：投切后，指示燈一直亮，電容切不下來；A10：動補調節器可控硅擊穿或控制器損壞。檢驗完畢的HDA-TBBZ系列高壓電容補償柜

發布：2022-12-26      瀏覽：1607

如何應對電容補償中出現的過補、欠補？

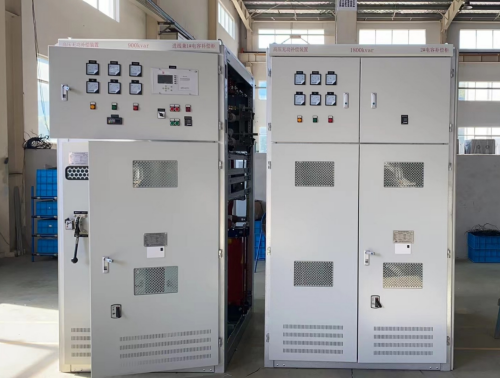

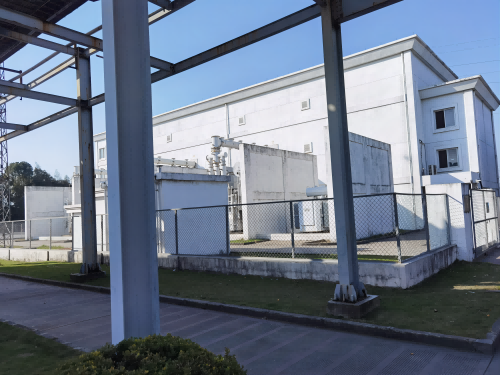

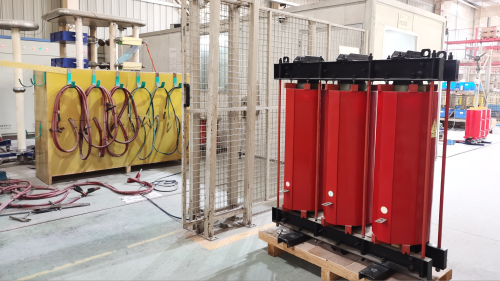

在日常配電系統中，電力系統的功率因數如果偏低，線路會呈現“感性”的狀態，對供電系統、使用者用戶都有不利影響，這是就是缺乏無功補償?shù)臓顟B(tài)。那么，電力電容器發生過補償、欠補償主要是哪些因素造成的呢？第一、一般補償?shù)墓β室驍?shù)都是設定在0.95的數值上，部分客戶可能高于0.95的數值，當電網中的大型負載沒有投入運行時，電力電容器依然是按照之前的功率因數進行投切，電力電容器就可能會發生過補償?shù)默F(xiàn)象，這時檢測到的功率因數可能就是負值了。第二、當控制器發生故障，控制投入的電力電容器過多時就會發生過補償。例如：投入3組電容器，控制器出故障后投入4組電容器進行補償，自然而然會發生過補償現象。所有的情況歸結于以下三種狀態：第一、補償不夠，線路仍呈“感性”，欠補。第二、補償正好，線路呈“中性”，適補。第三、補償過頭，線路呈“容性”，過補。Pic1. 瀚爾爵電氣某化纖項目上的高壓電容電抗整柜改造當然，有些工程補償不夠，也許是因為當初設計補償?shù)臅r候就沒有上足容量，另外，電力電容器容量會隨著時間的推移而下降形成補償不足。此時，能為用戶定制一個解決方案，根據用戶的設備運行周期，檢測用戶的全工期設備運行狀態，得到測量值，再與理論值對比，分析原因，得到結論顯得尤為重要。當然，電力電容的容值衰減是正?，F(xiàn)象，但是如果衰減速率較快，就不屬于正常現象了。特別是早期用戶，用電設備較為簡單，而隨著電力設備的不斷發展，很多用戶大量使用變頻器等整流設備，使電網諧波含量超標，電流畸變率超出正常值，而電容器最怕的就是諧波干擾。諧波使電容器容抗降低，工作電流增大，而出現故障。按常規要求，電容器工作的物理環境溫度越低越好。對于濾波補償方案的制定，以及電容器、電抗器等電力元器件的配置都必須要是定制化的，徹底為用戶解決用電罰款、諧波困擾的問題。Pic2. 某化纖用戶項目110kV用戶站內的近景圖

發布：2022-12-19      瀏覽：2815

HDA-TBBZ系列高壓電容柜竟有何作用？

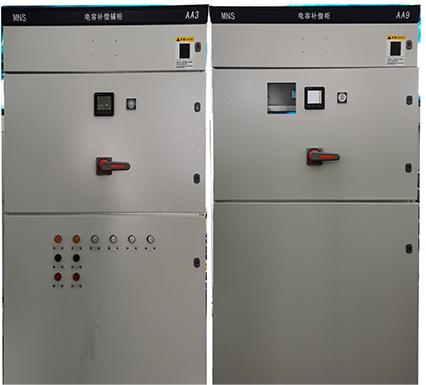

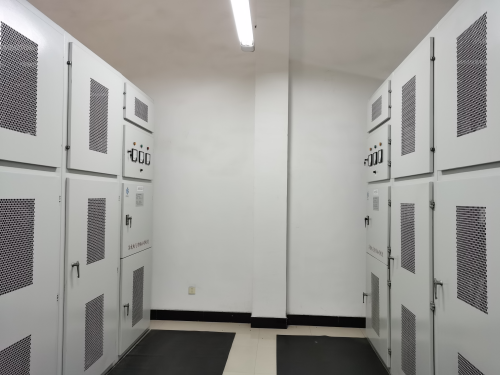

高壓無功自動補償裝置根據6KV-10KV供電母線的電網及負荷狀況，通過控制系統電容器組自動跟蹤投切，進行無功功率自動跟蹤補償，功率因數達到0.9以上。最大限度的優化電能質量、節損降耗，提高輸配電系統的輸送容量。高壓電容補償柜的作用是提高功率，節約電費，同時還提高電源的質量。高壓電容柜一般由功率因數控制器、接觸器、高壓電容、高壓電抗幾大部分組成，電容和電抗起到補償和消諧的作用，控制器可以通過輸入相關參數和設定目標值來自動控制接觸器動作，達到投切電容，把功率因數穩定在目標值的目的。通常情況下，高壓配電柜指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV-550kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。Pic1. 上海某制藥廠內的10kV高壓補償柜 值得注意的是，電力電容器周圍環境的溫度不可太高。如果環境溫度太高，電容工作時所產生的熱就散不出去；而如果環境溫度過低，電容器有關技術條件規定，電容器的工作環境溫度一般以40℃為上限。我國大部分地區的氣溫都在這個溫度以下，所以通常不必采用降溫設施。如果電容器附近存在著某種熱源，有可能使室溫上升到40℃以上，這時就應采取通風降溫措施，否則應立即切除電容器。電容器環境溫度和下限應根據電容器中介質的種類、性質來決定。電力電容器工作時，其內部介質的溫度應低于65℃，不得超過70℃，否則會引起電容器熱擊穿、鼓肚等現象。電容器外殼的溫度是在介質溫度與環境溫度之間，一般為50-60℃，不得超過60℃。值得注意的是，在使用相關廠家的高壓電容器、高壓電抗器等產品時，一定要查看該廠家是否有相關國家權威部門的產品認證報告，并且高壓補償整柜是否有整體實驗報告，這都是產品的基礎保障。Pic2. 上海某制藥廠內的10kV高壓補償柜(一主一備)

發布：2022-12-16      瀏覽：1786

電容器容量與電容量是如何換算的？

功率分為有功功率和無功功率，有功功率就是指電能轉化為熱能或者機械能等形式被人們使用或消耗的能量，有功功率單位為 kw。無功功率指電場能和磁場能相互轉化的那部分能量，它的存在使用電流與電壓產生相位偏差，為了區別于有功功率，用的“無功功率”這個單位。電網中由于有大功率電機的存在，使得其總體呈感性，所以常常在電網中引入大功率無功功率補償器（其實就是多組的電容器），使電網近似于純阻性，kVAR就常用在作為無功補償器的容量的單位。kVAR（千乏）和電容器容量的換算公式（指三相補償電容器）：Q=√3×U×II=0.314×C×U/√3C=Q/0.314×U×I上面公式中Q為補償容量，單位為kVAR，U為運行電壓，單位為kV，I為補償電流，單位為A，C為電容值，單位為uF。Pic. 待組裝中的電容電抗組件式補償柜

發布：2022-12-12      瀏覽：1927

什么是DVR動態電壓恢復器？

隨著現代配電設備中出現了越來越多的用電設備，動態電壓恢復器應運而生。DVR（Dynamic Voltage Regulator 動態電壓調節器）是帶儲能裝置（系統）的串聯補償裝置，除無功功率之外，有補償有功功率的能力；當系統發生電壓暫降時，能在幾 ms 間內將用戶側電壓恢復到正常值。電壓暫降、瞬時供電中斷等俗稱“晃電”（又稱電壓驟降、電壓凹陷或電壓跌落），按照 IEEE 標準及國家標準《電能質量 電壓暫降與短時中斷（GB/T301372013）規定了電壓暫 降定義，是指工頻條件下電力系統中某點電壓方均根值突然下降到額定電壓值的 90%～10% 的范圍，然后恢復到正常值附近，持續的時間在 10ms 到 1min 之間。電壓暫降的幅值、持續時間和發生頻率是電壓暫降的最重要的三個特征量。動態電壓恢復器的主要功能有三大點：一、抑制動態、穩態的電壓跌落、浪涌和閃變；二、具備良好的動態電壓補償能力；三、能有效抑制諧波、三相不平衡、提高電能質量。動態電壓恢復器是一種新型的電力電子裝置，串聯于電源和敏感負載之間，可以產生任何幅值、相位和波形的電壓。通常響應具有很好的一個動態性能，當電網電壓發生暫降、中斷、上升等問題，能在很短的時間起到一個短時提供電能的作用，保障設備在短時間內的正常工作，響應速度通常為 2ms 。動態電壓恢復器主要包括三大部分：儲能部件、功率部件、核心控制單元。儲能部件具有在電壓跌落時為負荷提供有功功率的作用，典型和超級電容。功率部件主要由電壓源逆變器組成，它將儲能單元的能量經直流電容器和逆變器轉換后產生動態補償電壓，用以補償負荷跌落部分電壓，其波形的輸出是根據控制單元的驅動信號完成的。動態電壓恢復器通過控制單元對系統側電壓和負荷側電壓的幅值及相位進行在線檢測，并實時的與參考電壓進行比較，參考電壓是依據日負荷變化造成的電壓波動計算得到。在配電系統正常供電情況下，HDA-DVR工作在待機狀態，對設備無任何影響，并實時檢測負載兩端電壓。當電網電壓發生故障或系統中某條支路發生故障影響其它支路的時候，動態電壓恢復器應該立即（幾毫秒之內）向系統供給電壓，使得負載兩端感受不到系統電壓的任何變化，始終工作在要求的電壓等級之下。動態電壓恢復器良好的動態性能使它成為目前治理供電電壓暫降問題的最經濟、有效的手段。在正常供電狀態下，動態電壓恢復器處于低損耗備用狀態，在供電電壓發生突變時，它將迅速做出響應，當發生電壓跌落時，它可在幾毫秒內產生一個與電網同步的三相交流電壓，該電壓與電網電壓相串聯，來補償故障電壓，從而使饋線電壓恢復到正常值。動態電壓恢復器是一種面向負荷的補償裝置，其容量通常取決于負荷的容量和電壓跌落的深度。

發布：2022-11-30      瀏覽：3092

高壓開光柜中的弧光保護有什么功能特點？

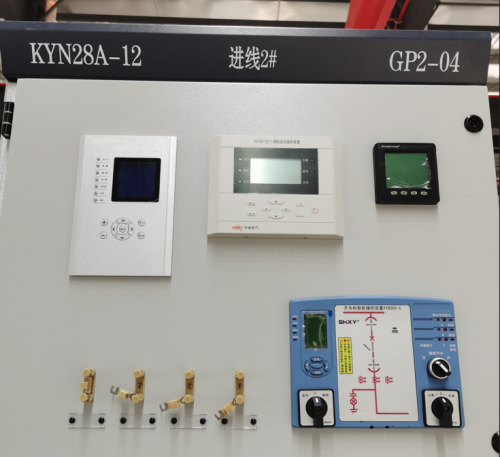

在日常配電系統中，特別是發電廠、變電所和一些大型工商業配電中，會安裝有弧光保護器。因為這些電氣開光柜中會時長出現電弧閃光，一旦發生，最嚴重時會導致整個廠區跳電。電弧光是通過電離的氣體（空氣）在帶電體和地之間或帶電體之間的短路。它們釋放了大量的能量，表現為輻射、熱、強光和高壓波的形式。電弧光故障的危害程度取決于電弧電流及切除時間。電弧光產生的原因有很多，例如：人為原因操作不當導致的設備短路，而電弧光保護裝置可以在設備發生內部故障時，能迅速地切除故障，對配電系統的安全運行起著至關重要的作用。但電弧光保護裝置也并不是完全的能保護設備切除內部故障。前提是，要保證裝置正常工作的情況下才能準確無誤地切除故障。那么電弧光保護裝置有哪些特點呢？1、動作快速可靠a）由于主要采用更可靠、快速的算法，可以在短時間內判斷其變化信號和電流變化信號，從而快速導出；b)從發現故障到退出行程的時間間隔≤7ms；2、全數字化設計a）選用的智能型弧光保護裝置采用全數字化設計，同時配置更靈活，動作精度高；b)消除了旋鈕或其他機械設計造成的隱性誤差；3、保護原理簡單合理a）根據弧光的特點，相關保護裝置采用弧光和電流兩種雙重判據，判據不僅簡單，而且能有效保證動作的準確性；4、電氣性能強a）故障電弧探頭和連接線均采用耐高溫阻燃高分子材料，具有很強的電氣隔離效果；b）對于保護裝置的裝置，完全符合EMC標準，同時也保證了保護系統的整體穩定性和可靠性；5、全面的故障信息記錄a）當故障電弧發生并導致設備跳閘時，相應的主控或饋線保護單元可以準確記錄，具體是哪個電弧探頭檢測到故障電??；b）可詳細記錄其動作瞬間的三相電流值、動作瞬間故障弧光的強度；6、多種輔助保護功能a）主控單元不僅具有電弧光保護，還具有過流保護、接地保護、斷路器失靈等輔助保護；b）這些保護是合理的配置和電弧光保護的有效補充裝置。

發布：2022-11-20      瀏覽：1822

如何用萬用表判斷電容器質量好壞？

現在市場上的電容器種類形形色色，有國產電容器，有進口電容器；按照結構可分三大類:固定電容器、可變電容器和微調電容器；按制造材料的不同可以分為:瓷介電容、滌綸電容、電解電容、鉭電容，還有先進的聚丙烯電容等等，但是光看外表我們能看出來電容器的質量好壞嗎？答案是否定的！接下來我們教大家一種比較簡便的方法去判斷電容器的質量。視電解電容器容量大小，通常選用萬用表的R×10、R×100、R×1K檔進行測試判斷。紅、黑表筆分別接電容器的負極（每次測試前，需將電容器放電），由表針的偏擺來判斷電容器質量。若表針迅速向右擺起，然后慢慢向左退回原位，一般來說電容器是好的。如果表針擺起后不再回轉，說明電容器已經擊穿。如果表針擺起后逐漸退回到某一位置停位，則說明電容器已經漏電。如果表針擺不起來，說明電容器電解質已經干涸并失去容量。有些漏電的電容器，用上述方法不易準確判斷出好壞。當電容器的耐壓值大于萬用表內電池電壓值時，根據電解電容器正向充電時漏電電流小，反向充電時漏電電流大的特點，可采用R×10K檔，對電容器進行反向充電，觀察表針停留處是否穩定（即反向漏電電流是否恒定），由此判斷電容器質量，準確度較高。黑表筆接電容器的負極，紅表筆接電容器的正極，表針迅速擺起，然后逐漸退至某處停留不動，則說明電容器是好的，凡是表針在某一位置停留不穩或停留后又逐漸慢慢向右移動的電容器已經漏電，不能繼續使用了。表針一般停留并穩定在50－200K刻度范圍內。

發布：2022-10-20      瀏覽：1586

淺述瀚爾爵電氣火災自動滅火系統

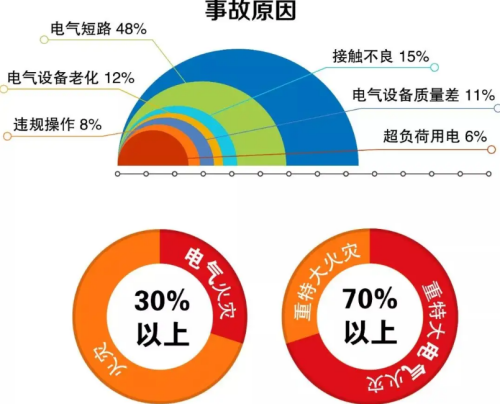

電氣火災概述：電氣火災一般是指因電線、電氣設備、電器、供配電設備故障而釋放的電能；如高溫、電弧、電火花、無障礙釋放的能量；例如：因主體或其它可燃物著火而引起的火災在燃燒條件下，電熱器具的熱表面還包括雷電和靜電引起的火災。家庭電氣火災的主要原因有兩點：電路和電器設備?；馂氖墙?jīng)常、普遍威脅公眾和社會發展的主要災害之一，隨著現代社會信息化程度的不斷提高和計算機網絡技術的迅猛發展，社會各行各業的智能化、自動化系統也日漸普及，電氣造成的火災隱患越來越多。應急管理部消防救援局日前發布今年上半年全國消防救援隊伍接處警與火災情況。2022年1-6月全國火災數據：接報44.9萬起，死亡1025人，損失33.1億元 | 一季度因電氣引發的火災占28.3% 電氣火災產生原因：▲短路造成的火災由于短路時電流突然增大，并在短路點易產生強烈的火花和電弧，引起附近的易燃物燃燒，造成火災?！╇娫斐傻幕馂漠斅╇婞c遇到電阻較大的部位時，會產生局部高溫，從而引起火災。此外，在漏電點產生的漏電火花，同樣也會引起火災。▲過負荷造成的火災當導線嚴重過負荷時，導線的溫度會不斷升高，甚至會引起導線的絕緣層發生燃燒，從而造成火災?！佑|電阻過大造成的火災如果線纜接頭接觸不良，造成接觸部位的局部電阻過大，電流通過時就會在此處產生大量的熱，形成高溫引發火災?！惭b使用不當造成的火災舉例，把燈泡安在紙箱旁邊幾厘米，在加油站的加油機旁邊裝了個普通的用電開關，工廠用電洛鐵之后直接放在紙箱旁邊，等等，都能烤著周邊的可燃物，引起火災。▲產品質量問題造成的火災這個針對部分偽劣電器產品，比如說：部分插座，有線電線，配電盤，有些電視、冰箱、電腦、空調……，生產的質量不過硬，在不經意間就會自燃起火。電氣火災的危害：許多火災往往發生在節日、假日或夜間。由于有的電氣操作人員疏忽大意，在節、假日或下班之前，對電氣設備及電源不進行妥善處理，便倉促離去;也有因臨時停電不切斷電源，待供電正常后引起失火。往往由于失火后，節、假日或夜間現場無人值班，難以及時發現，而蔓延擴大成災。由于電氣系統分布廣泛、長期持續運行，電氣線路通常敷設在隱蔽處（如吊頂、電纜溝內），火災初期時不易被火災報警系統發現，也不易為肉眼所觀察到。 火災開始時是看不到的，當發展成大火后才能察覺，此時火勢已大，撲救很困難。短路時電纜溫度高，火焰沿線路燃燒，借助風流及助燃物，使燃燒速度大大加快。電氣火災看不到起火點，且不能用水，所以不易撲救。此外，線路錯綜復雜，給火災撲救也帶來難度。電氣火災不僅會導致線路的損壞，而且還殃及眾多設備。另外也會引發一系列事故，造成重大傷亡。解決方案：電氣火災自動滅火產品 產品介紹：隨著現代社會信息化程度不斷提高和電力技術的迅猛發展，無論是配電間還是網絡機房，設備價值也逐年增加。其中，電纜是整個配電系統運行的基礎，數量多，分布廣，如出現設計敷設不當、長期超負荷運行、管理不到位等問題，易引發火災，一旦著火，除造成設備本身高昂的直接損失外，供電中斷所引發的間接損失更是不可估量，各機房消防工作已成為重中之重。HDA-FAE系列智能型無線火災報警滅火系統為變配電系統提供了實時、智能、科學的消防火災監控方案。是集微電子傳感技術、現代網絡及無線通信技術、分布式信息處理技術、微電腦控制于一體的智能化、功能化的新一代電氣火災滅火產品，既可獨立使用也可與控制中心聯網使用。此系統可適用于各種消防環境，例如工業、商業、政府、醫院、學校、化工、數據中心、軌道交通、居民住宅等常易發生火災的場合。大幅度提高開關柜的運行可靠性，為用戶提供新型環保特性、安全高效的消防方案。產品組成：HDA-FAE系列電氣火災自動滅火系統主要由自動報警滅火系統主機、自動報警滅火控制器和自動滅火裝置三大部分組成，是以異常預警、火災報警、自動滅火、系統過程顯示、消防記錄管理為性能要求的一個完整電氣火災監測控制系統。本系統可以為用戶提供不間斷的火災在線監測，實時監控開關柜內的溫度、煙霧的變化趨勢，實現煙霧預警、溫度預警、火災預警、快速滅火等眾多消防功能。自動報警滅火系統主機：HDA-FAE-MC自動報警滅火系統主機是智能型電氣火災自動滅火系統的核心部件，采用液晶彩色觸摸屏，用于集中管理、監控整套系統，它通過無線傳輸方式，實時接收自動報警滅火控制器在線監測數據、顯示溫度和煙感狀態，實時顯示管理異常預警、火災報警、自動滅火、消防記錄等運行狀態。10寸液晶顯示觸摸屏，搭載Android操作系統，使用維護更為方便。自動報警滅火控制器：HDA-FAE-CT自動報警滅火控制器通過內部火災探測器檢測配電系統中的區域環境溫度、煙霧等有關電氣火災隱患的信號，將其轉換成電信號，經運算處理后判斷火災情況，及時發出聲光報警，并通過無線模塊實時發送數據給報警主機。外觀小巧，方便操作，傳感器精度非常高。自動滅火裝置：HDA-FAE-ED自動滅火裝置是新型滅火產品，它體積小、啟動可靠、穩定性高，可干凈、迅速、低成本的撲滅早期火災，是目前理想的滅火系統裝置。電氣自動滅火裝置日常儲存和使用無需管網和高壓容器，無需考慮壓力容器定期檢測及泄漏問題，可大大節省建設投資，減少運行維護費用。

發布：2022-10-09      瀏覽：2071

濾波電抗器的原理是什么？其起什么作用？

在常規供電系統中，為了保證電路的平穩運行，需要將濾波剔除，增加電網的抗沖擊能力，減少不必要的諧振，在設計電路時時常采用電抗器來阻止這些危害。那么為什么需要濾波電抗器呢？濾波電抗器的原理是：1、電抗器的作用就是在出線斷路器處串聯電抗器，增大短路阻抗，達到限制短路電流的目的；2、電路系統中，當一個導體通電時，在其周圍一定空間范圍內產生磁場，是該載流的電導體具有感性而做成的大阻抗器件。在短路時起到降壓作用，維持母線電壓正常，保證故障線路上的電氣設備正常運行。 常規的電力系統中，電抗器分為串聯電抗器、并聯電抗器兩種。1、串聯電抗器的作用：用于限制短路電流，也有在濾波器中與電容器串聯或者并聯用來限制電網中的高次諧波。制作中的HDA-HR高壓電抗器內部結構2、并聯電抗器的作用：由于內部通過的是交流，所以并聯電抗器的作用是補償系統的容抗。通常與晶閘管串聯，可連續調節電抗器電流。也可以根據需要對并聯電抗器的數量來調整運行電壓，超高壓并聯電抗器還能改善電力系統無功功率有關運行狀況等多重功能。*直流電抗器的作用：保證整流電流的持續性，降低電流脈沖；*輸入電抗器的所用：減少因電網波動而引起的電流沖擊現象；*輸入電抗器的作用：抑制輸出諧波電流，提升輸出高頻抗阻。待檢測的高壓HDA-HR 10KV電抗器現場另外，電抗一般分為感抗和容抗，以前是感抗器和容抗器統稱為電抗器，而現在的電容器就是容抗器，而電抗器就是電感器。由于電抗器的特殊保護作用，在電路中經常采用電抗器、電容器的不同組合電路形式，達到保護系統的目的。目前HDA-HR高壓10KV電抗器已經通過國家權威部門的檢測，順利通過CAL、CMA、MRA、CNAS和中國認可國際互認檢測測試，容量達到4800kVAR之高。HDA-HR高壓電抗器現場檢測的試驗臺HDA-HR高壓電抗器現場檢測中的測量工序HDA-HR高壓電抗器經過雷電沖擊試驗后的測試HDA-HR高壓電抗器現場檢測完畢順利通過測試10KV高壓電抗器安裝方式也值得注意，應安裝在場地整潔、通風良好和具有合適的大氣條件的柜內或室內，無嚴重的振動和顛簸。安裝時應保證離開墻或其它障礙物不小于150mm，安裝電抗器的柜體應有螺栓，安裝時通過螺栓與柜體固定。

發布：2022-09-29      瀏覽：1710

HDAELEC電力電容器在高海拔和超高海拔地區能使用嗎?

電力電子電容器是無功補償運行過程中必不可少的元器件，主要起到直流支撐和交流濾波的作用。為滿足高原環境使用需求，需要對電氣元器件進行特殊的穩定性、絕緣耐壓、局部放電等試驗，以保證在高海拔和超高海拔地區的安全可靠運行。電力電子電容器大多為金屬化薄膜電容器，薄膜材料作為電容器的主絕緣介質對溫度比較敏感，一旦超過了薄膜允許的工作溫度，電容器會在極短的時間內失效。瀚爾爵HDA-LC系列電容器通過了國家專業機構的測試，并取得了相關的高海拔試驗報告，其元件在接近百級凈化等級的環境中制造，避免了電極的氧化和局部的放電，介質采用耐高溫金屬化聚丙烯薄膜，使介電強度等技術標準遠高于行業中同級別的歐洲品牌標準，保證了長期的安全運行。瀚爾爵HDA-LC系列電容器的自愈式金屬化聚丙烯薄膜厚度在9um。采用特殊的波紋式切邊設計，使元件繞組側面的有效金屬元件及其附件連接點得到最大限度的加強，在抵抗大電流、確保電容器穩定性方面發揮了巨大作用。還有一個優點是瀚爾爵HDA-LC系列電容器的自愈特性（Self-healing），當電容器由于過熱、過載或者臨近使用壽命期限時極可能發生擊穿現象。此時金屬膜附近會產生一個小電弧，它在數微秒內就可以把擊穿區的金屬化層蒸發。而在此處由高溫產生的氣壓同時又將氣化的金屬化層吹出擊穿區，這樣就在擊穿區形成了一個沒有金屬化層的絕緣區，在擊穿發生過程及發生之后，電容器仍能正常工作，由自愈引起的電容量的損失少于100pF，此數據可以通過精密的測量儀器校驗得出。重點來了，討論下電容器內部的填充方式：市面上電容器一般有幾種：充油、充氮氣、充石蠟、充黑膠等等。那么在眾多類型的電容器中，充氮氣的電力電容器又有哪些優勢呢？1、不會出現滲油、漏油故障傳統的油浸式電容器，在運行過程中會因為密封不良出現滲漏油故障。電力電容器一旦出現滲漏油故障，空氣水分會進入電容器內部，影響電容器的絕緣性能。這會對企業供電系統的穩定運行產生影響。充氮氣的電力電容器，內部為全干式無油結構，不存在滲油、漏油等故障，因此其安全性和穩定性比油浸式電容器更高。2、起到阻燃效果在無功補償裝置運行的過程中，電容器會因為某些因素出現著火事故。如果使用油浸式電容器的話，電容器的內部的油可能會起到助燃的效果，進一步擴大事故的影響，給企業帶來巨大損失。氮氣屬于惰性氣體，不易發生反應。因此充氮氣的電力電容器遇到著火事故時，不僅不會出現助燃，還可以起到抑制燃燒的效果。充氮氣的電容器，其優勢在于不會出現滲油、漏油故障，且能起到阻燃效果，因此安全性和穩定性遠遠大于油浸式電容器。從實際使用情況來看，低壓供電系統中，全干式無油結構的電力電容器更受歡迎；而高壓供電系統中，考慮到各種因素的影響，油浸式電容器更受歡迎。

發布：2022-09-15      瀏覽：1686
