高壓并聯電容器成套裝置，又稱高壓電容補償柜。比較常見的是10kV高壓電容補償柜，適用于石化、冶金、鋼鐵、機械、水泥、交通、化工等行業6kV、10kV電力系統，在配電線路中作系統無功功率的自動補償裝置。裝置根據6kV、10kV母線電壓的高低、無功功率的需求狀況，通過無功功率控制器進行自動跟蹤投切電容器組，使電壓、無功保持在設定范圍之內。以保證電網無功功率供需基本平衡，穩定網絡電壓和線路功率因數，以減少配電系統和變壓器的損耗，提高電網供電質量。廣泛應用于電弧爐、遠距離電力傳輸軋機或提升、電力機車供電、城市二級變電站、風力發電等行業的集中或就地補償。

在設備出廠前，新柜需要將電容器斷開，在不通電的情況下測量主回路相間通斷，以及對“N”通斷；手動投切檢查一切正常后再將電容接上。注意：無涌流投切器及動補調節器如果不接N線，會使其直接損壞或者炸掉。高壓電容柜的運行有一定的要求，部分人可能不太清楚產品的運行要求，以致于高壓電容柜產品在運行時出現故障，甚至出現損壞的狀況，因此，了解運行要求，能避免設備的損壞且能保證設備穩定的運行。

測試中的HDA-TBBZ系列高壓電容補償柜

接下來，分析一下高壓并聯電容器成套裝置調試時的10大注意事項：

Q1：主回路上電，控制器無顯示；

A1：1、電源是否引入到控制器；2、控制器損壞。

1、用萬用表檢查確認是否在主線(一次線)上有電壓，本步驟必須帶電操作，具體操作時需要特別小心和按規范操作;

2、檢查取電壓用保護熔絲是否接上及是否損壞，在非帶電狀態下檢查并接牢固;

3、控制器取電壓接線端子是否接及是否接緊，在非帶電狀態下檢查并接牢固;

4、確認控制器是否有問題，有問題立即更換。

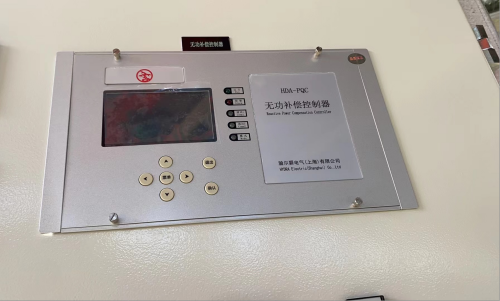

HDA-TBBZ系列高壓電容補償柜上的控制器

Q2：配電房進線柜電流指示表和控制器顯示電流值相差較大；

A2：電流變比設錯或CT線沒接好及進線柜電流指示表是否已壞。

1、檢查主線上的CT變比是否和控制器上設置的一致，若不一致需要重新設置為一樣;

2、檢查主線上的CT引線是否和控制器的端子接牢固，并確認電流信號傳輸?shù)娇刂破?，否則檢查線路。

Q3：與電容器連接的回路導線有發熱嚴重或燒焦現象；

A3：接線端未接緊或過流。

1、用合適檔位電流鉗卡該路電容投上時的工作電流，是否與額定電流懸殊很大，在電壓正常時，如果電流懸殊很大，有可能是電容器損壞或者是現場諧波很嚴重，需要借助電能質量分析儀測試后確認。

2、該電容支路的相關接頭是否接緊或者壓緊，需要在不帶電狀態下檢查，必需要對接線頭進行工藝處理。

3、檢查導線在設計時是否按標準來設計，一般銅線按每平方mm通5A電流來選。

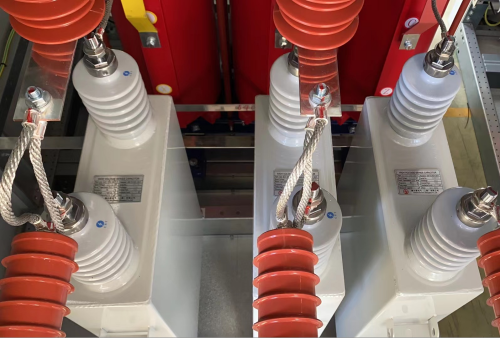

高壓電容補償柜中的HDA-HC系列電容器

Q4：電抗器噪音很大；

A4：1、諧波超標；2、機柜強度不夠；3、電抗器質量問題。

1、用合適檔位電流鉗卡該路電容投上時的工作電流，是否與額定電流懸殊很大，在電壓正常時，如果電流懸殊很大，電抗器噪音很大有可能是電流大或者是現場諧波很嚴重引起，需要借助電能質量分析儀測試后確認。

2、如果在正常工作電流下，電抗器噪音很大，可以確定是電抗器本身的問題或者是與電容柜發生諧振。

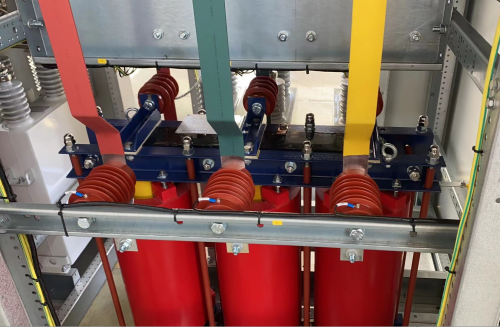

高壓電容補償柜中的HDA-HR系列電抗器

Q5：電容器鼓包或者有“冒油”現象；

A5：諧波超標引起過流或電容器質量不好。

1、發現該現象后應立即將該組電容器切掉，并更換新電容，在未確定損壞原因前不能再投電容，以免再次損壞。

2、用電能質量分析儀測試現場諧波情況，如果諧波超標，需要對現場諧波進行處理，如果諧波不嚴重，可確認是電容器的問題，還是屬于正常損壞。

Q6：控制器功率因數顯示異常；

A6：1、電壓或電流線相序接反；2、控制器損壞。

1、未按接線圖將A、B、C相CT線(電流線)、電壓線接入對應控制器端子，按接線圖檢查接線并仔細檢查主線回路的相序。

2、控制器本身問題，如果確認是控制器的問題，協調給用戶更換一臺。

Q7：功率因素很低，控制器仍不投入；

A7：1、負載無功量小未達投入門限；2、電流變比設錯；3、報警保護。

1、現場無功量太小，沒達到投入門限，屬于正常情況，僅需給客戶解釋即可。

2、電流變比不對，核對實際CT變比，重新設置為正確變比即可。

3、取樣參數報警，對回路保護，故不投入。

Q8：無涌流投切器上有控制信號但不動作；

A8：1、控制信號極性接反；2、主回路沒上電；3、缺相保護，熔絲燒斷；4、“N”線未接好。

1、控制信號極性是否接反，仔細檢查，并按正確極性將控制信號線接好。

2、主回路沒閉合，檢查無誤后給主回路上電。

3、某相無電壓(缺相)，用萬用表測試，確認是缺相后，停電檢查。

4、"N"線沒接或沒接牢，將線路檢查后接好"N"線。

Q9：補償柜上電后，控制器顯示超前；

A9：電壓或電流線相序接反。

Q10：投切后，指示燈一直亮，電容切不下來；

A10：動補調節器可控硅擊穿或控制器損壞。

檢驗完畢的HDA-TBBZ系列高壓電容補償柜
