當今工廠企業的供電系統中普遍存在著電焊機、變壓器、電動機、空調等具有電感特性的用電設備，這些設備不僅會從電力系統中吸收有功功率，還會使消耗的無功功率增大，造成功率因數普遍性降低。

功率因數（cosφ）是衡量企業供電系統利用率及電氣設備使用狀態的一個重要指標，也是判斷企業是否需承擔高額電費罰款的重要標準。

功率因數越高，電能的利用率越高。功率因數最高為1，表示相位差為零，全部電能都被負載所利用；功率因數最低為0，表示相位差為90度，全部電能都浪費在線路上了，一點也沒被負載所利用。

因此，企業進行無功功率補償可以相應的節約用電成本，改善電網中的電能質量，降低電能耗損，提高系統的供電效率。

以上都是介紹無功功率的定義，那么無功補償?shù)脑硎鞘裁茨兀?/p>

答：把具有容性功率負荷的裝置與感性功率負荷并接在同一電路，當容性負荷釋放能量時，感性負荷吸收能量，而感性負荷釋放能量時，容性負荷吸收能量，能量在兩種負荷之間交換。這樣，感性負荷所吸收的無功功率可由容性負荷輸出的無功功率中得到補償。

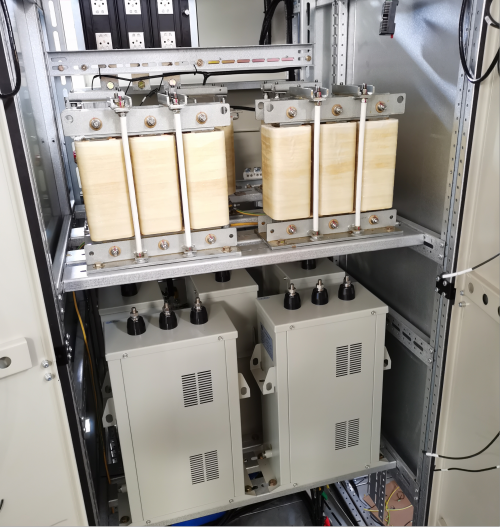

Pic1. 低壓電容柜內的電容器、電抗器排列圖

介紹完低壓電容柜的定義、原理，下面分析一下其內部配置方案（元器件）：

（1）主開關Main switch：主開關一般采用刀熔開關，其容量的選擇不應小于電容器組額定電流的1.5倍。

（2）避雷器Lightning arrester：應選用無間隙金屬氧化物避雷器。

（3）功率補償控制器Power compensation controller：常用的控制回路數有12、18、24等。

（4）低壓電容器Low voltage capacitor：采用干式、自愈式低壓并聯電容器，電容器內裝(或外裝)放電電阻，使得電容器在斷開電源3min內，剩余電壓降至75V以下，確保操作安全；額定電壓可分為208V、400V、440V、480V、525V、690V等。

（5）低壓電抗器Low-voltage reactor:電抗器都是與電容器串聯使用的。電抗器的容量及電抗率是根據需要補償?shù)娜萘亢拖到y(tǒng)里有幾次諧波決定的；一般情況，有3次、5次、7次諧波，3次諧波選擇14%電抗率，5次、7次選擇6%或者7%電抗率。

（6）電流表ammeter，投入和切除信號指示（indicator light），電壓表（voltmeter）及手動轉換開關（Manual transfer switch）。

（7）其中電容器的投切開關又分為接觸器投切（Contactor switching）、可控硅開關投切（Switching of thyristor switch）兩大投切方式。

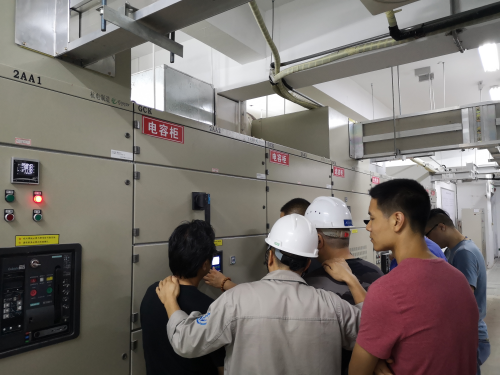

Pic2. 電容柜送電時的廠家運維指導

綜上所述：HDA-T低壓無功補償柜是用于補償感性負荷所需要的無功功率的裝置。提高了功率因數，避免力調電費的罰款；提高了變壓器有功輸出和變壓器使用效率，降低了損耗，降低了輸送線路損耗；改善了用電環境，提高了電網質量；充分響應了國家環保節能、清潔能源的號召。
