箔繞電抗器&線繞電抗器之工藝特點

首先，闡述一下箔繞電抗器和線繞電抗器的概念：二者都是高低壓電力系統中常用的電力電子元器件，主要用于電力傳輸、分配和保護等方面。箔繞電抗器是由多層箔片疊加而成的電感元件，箔片之間通過絕緣材料隔開；箔片由銅箔或鋁箔構成，可承受高電壓、高電流；因其體積小、損耗低、工作穩定可靠等特點，被廣泛應用于變電站、輸變電站、電能質量等場合。線繞電抗器是由線圈繞成的電感元件，線圈通常由銅線、鋁線兩種材料制成；線繞電抗器因其結構簡單、維護成本低等優點，在低壓電力系統中被廣泛應用，尤其是電容柜、變頻柜。其次，闡述一下箔繞電抗器、線繞電抗器的區別：A、結構不同：箔繞電抗器采用箔片、絕緣材料、夾具等組成，線繞電抗器采用線圈、絕緣材料組成；B、物理特性不同：箔繞電抗器因受到箔片厚度和箔片間距的限制，其電感系數較線繞電抗器?。欢€繞電抗器由于線圈間隔極小，電感系數較高；C、 工作參數不同：箔繞電抗器可承受高電壓、高電流，其工作頻率一般在10kHz以上，被廣泛應用于高壓變電站等場合；而線繞電抗器承受能力相對較低，其工作頻率一般在10kHz以下，主要應用于低壓電力系統。最后，介紹一下箔繞電抗器、線繞電抗器在電力系統中的應用：二者在電力系統中的主要作用是對電力負載進行穩定控制和保護；在電力系統接入大量負載的情況下，為了保證電力系統的安全穩定運行，需要加入電力電子元器件對電壓、電流進行穩定控制和調節，以免因電壓和電流波動導致電力系統運行不穩定或損壞電力設備。箔繞電抗器由于具有體積小、損耗低、使用壽命長等優點，被廣泛應用于電力變電站等場合；而線繞電抗器則主要應用于低壓電力系統，對電流進行穩定控制和保護；同時，線繞電抗器的維護工作相對較少，成本低，因此被廣泛應用于家庭、商業、工業電力系統中。綜上所述：箔繞電抗器、線繞電抗器都是電力系統中常用的電力電子元器件，二者在物理結構、工作參數和應用場合等方面存在一定的差異；在具體項目應用中，需要根據電力系統的具體情況選擇合適的電力電子元器件，以確保電力系統的安全、穩定運行。

發布：2025-03-07      瀏覽：550

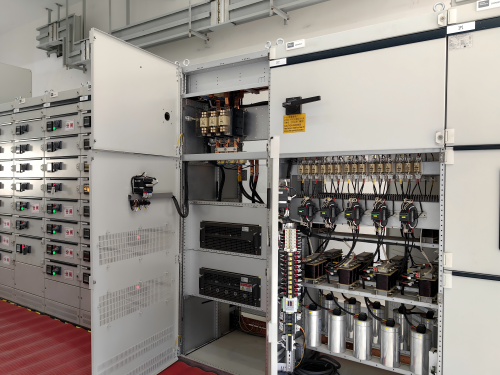

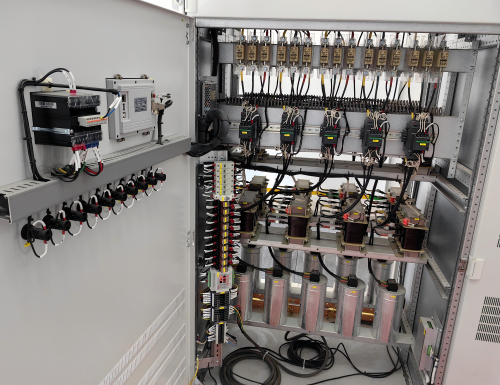

電容補償柜需要配置電抗器嗎？

部分項目的電容柜沒有配套電抗器，于是出現了兩種情況：電容器正常運行或者電容器頻繁燒毀；那么，問題來了：電容補償柜究竟有沒有必要加電抗器呢？要弄清楚這個問題，我們先認識一下何為諧振？把變壓器和電網等效成一個電感，把設備的諧波源等效成一個電流源。情況A，假設現場有3次諧波100A，諧波電流直接流入到變壓器和電網，不會產生諧波放大現象，整體是一個穩定的電路。情況B，在配電柜里面加入一個純電容回路，假設變壓器和電網的阻抗是正0.01Ω，而電容器的阻抗是負0.03Ω；當100A的3次諧波電流，流入到電容器和變壓器生成的回路時，會流入到電容器，假設是負50A，那么流到變壓器的電流就變成了150A，兩個值加起來是100A；此時就產生了諧波放大現象，即：諧振。當無功補償?shù)淖杩购妥儔浩鞯淖杩棺銐蚪咏鼤r(shí)，那么產生的諧波電流會越來越多；假設當無功補償?shù)淖杩篂?.011Ω，那么放大的電流就會達到1000A，諧波放大了10倍，此時電容器會因無法承受諧波而出現燒毀現象。為了順利解決這個問題，則需要在該純電容回路里加入一個電感，使得整個補償回路的極性變成正；一共100A的諧波電流，到濾波回路是40A，那么流到電網就是60A；流入到無功補償?shù)闹C波電流和電網的諧波電流的總和始終相等，構成了一個穩定的電網回路。因此，如果工廠使用了變頻器等整流設備導致電網存在大量諧波，建議無功補償柜里的電容器還是配備相應的電抗器，盡量避免產生諧振，確保電力電容器安全穩定的健康運行。

發布：2025-03-03      瀏覽：471

何為SVG無功補償裝置？

在現代電力系統中，電能質量（Power Quality）處于一個非常重要的地位，衡量電能質量的主要指標有電壓、頻率和波形；無功補償是電能質量的一個重要分支，其中最先進的產品代表是：靜止無功發生器（SVG），作為一種高效的無功補償裝置，SVG通過動態調節無功功率、諧波電流，有效地改善電能質量，提升整個電力系統的效率和可靠性。一、何為SVG無功補償裝置？定義靜止無功發生器（Static Var Generator，簡稱SVG）是一種基于大容量靜止變流器的動態無功補償設備；其主要功能是通過全控型電力電子器件組成的橋式變流器，進行動態無功補償，同時消除開關頻率以下的諧波。原理SVG無功補償裝置的工作原理主要基于電壓源型逆變器（VSC）技術，它使用可關斷電力電子器件（如IGBT）組成自換相橋式電路，并經過電抗器并聯在電網上。檢測：SVG首先會對電網的電壓和電流進行實時檢測，獲取電壓、電流的幅值和相位信息，為后續計算、控制打下基礎。計算：根據檢測到的電壓、電流信息，SVG會計算出系統的無功功率需求以及現有無功補償設備的輸出情況，確定SVG需要補償?shù)臒o功功率大小和方向?？刂疲焊鶕?jù)計算結果，SVG會調整逆變器輸出電壓的幅值和相位，這是通過控制逆變器中IGBT器件的開關來實現的；通過調整輸出電壓的幅值和相位，SVG可以使其輸出與系統無功功率需求相匹配的無功功率。補償：在控制指令的驅動下，SVG會向電網輸出相應大小、方向的無功功率，從而實現對電網的無功補償；這種補償可以是感性的，也可以是容性的，具體取決于電網的需求和SVG的工作模式；SVG整體由：柜體、斷路器、控制屏、避雷器、IGBT、電容器等組成。技術特點與傳統的無功補償設備如SVC（靜止無功消耗器）相比，SVG提供了更高的靈活性和效率；SVG采用的是有源技術，不僅可以進行無功功率的補償，還能抑制諧波、改善電網的穩定性。應用優勢SVG具有響應速度快、諧波含量少、無功調節能力強等優點；它能夠迅速響應電網負載的變化，有效地改善電能質量，如：電壓不平衡、諧波干擾等；控制運算模塊則根據這些數據計算出所需的無功功率補償策略，并通過控制信號驅動IGBT開關，調整輸出電壓的幅值和相位。二、為什么需要SVG無功補償？1.提高電網穩定性SVG無功補償裝置能夠快速響應電網中的無功功率需求，通過動態調節無功功率的輸出來維持電網電壓的穩定；在電網負荷波動、設備投切等情況下，SVG能夠迅速補償無功功率的缺失，防止電壓波動過大，從而保證電網的穩定運行。2.降低能量損耗       無功功率在電網傳輸過程中會產生能量損耗，這不僅降低了電網的傳輸效率，還增加了電網的運營成本；SVG無功補償裝置能夠?qū)崟r(shí)檢測電網中的無功功率需求，并精確補償所需的無功功率，從而減少無功功率在電網中的傳輸，降低能量損耗。3.提高電能質量SVG無功補償裝置能夠有效改善電網的電能質量；如平滑調節無功輸出，對固定電容器進行自動投切，控制其投切次數，以保證電網電壓穩定、治理系統諧波、解決電網問題。4.延長設備壽命SVG無功補償裝置能夠穩定電網電壓，減少設備因電壓波動而受到的損害，降低收到的電壓沖擊；在電力系統中，許多設備對電壓波動非常敏感，如電動機、變壓器等。5.補償不平衡負載隨著大功率非線性電力電子設備在電網中的廣泛應用，出現了：功率因數低、電壓波動和閃變、頻率變化、三相不平衡、高次諧波等問題，影響了電能質量、輸變電效率及設備壽命；SVG+FC混合無功補償裝置的應用可以有效地解決這些問題。想象一下，如果沒有SVG無功補償裝置，電網可能會因?yàn)闊o功功率的不平衡而出現電壓波動、能量損耗過大等問題，這不僅會影響電力系統，還會對工業生產造成嚴重影響，SVG無功補償裝置的重要性不言而喻。

發布：2025-02-20      瀏覽：801

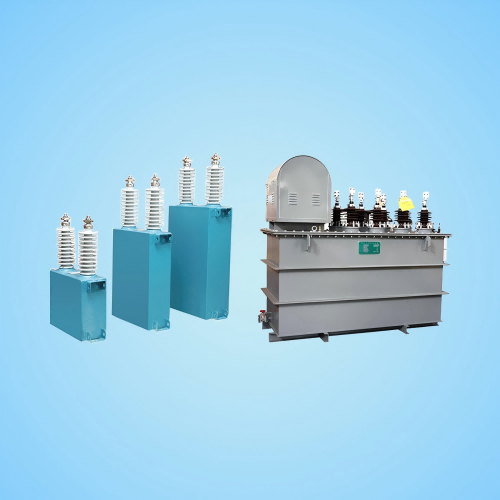

組合式、集合式并聯電容器有何區別？

首先，解釋一下，何為組合式并聯電容器？組合式并聯電容器是由多個電容器按一定方式連接而成，常用的連接方式有串聯、并聯和星形連接等；每個電容器的容量可以不同，組合后的電容器容量等于各個電容器容量之和。組合式并聯電容器的優點是可以根據需要調整容量，容易維護和更換故障的電容器；缺點是占用空間較大，連接電路較為復雜。其次，解釋一下，何為集合式并聯電容器？集合式并聯電容器是將多個電容器封裝在一個外殼內，并采用并聯連接的方式，使各個電容器的容量組合成一個整體；集合式電容器的容量可以比同容量下的組合式電容器小，因?yàn)殡娙萜髦g的間隙被最小化。集合式并聯電容器的優點是占用空間小，便于安裝和布線，連接電路簡單；缺點是容量不易調整，單個電容器故障時更換整個外殼十分浪費。最后，總結一下：雖然組合式并聯電容器和集合式并聯電容器都屬于電容器并聯的一種方式，但它們的結構和容量有所不同，分別適用于什么場合呢？正常工礦條件下，對于電容器容量需求比較穩定的場合，可以選擇集合式并聯電容器；而對于電容器容量需求較為靈活的場合，可以選擇組合式并聯電容器。在實際應用中，還應該注意電容器的選型和連接方式的合理性，以保證電路的穩定性和可靠性；需要根據變電站的具體情況、電力系統的需求以及維護管理的便利性等因素進行綜合考慮和選擇。

發布：2025-02-05      瀏覽：854

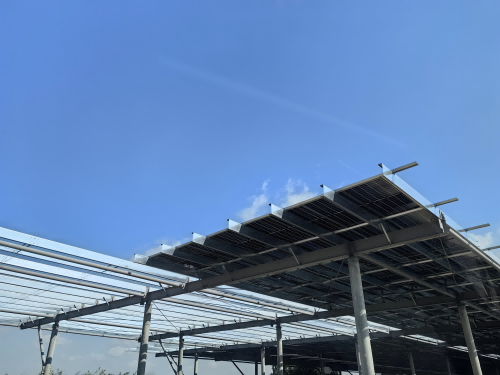

是不是所有光伏電站都要用高壓SVG？

光伏電站的背景：在全球能源轉型的大背景下，10KV高壓SVG無功補償裝置用于光伏新能源系統中，光伏新能源作為一種清潔、可持續的能源形式得到了快速發展。然而，光伏電站的輸出特性受光照強度、溫度等自然因素影響，其發電功率具有明顯的間歇性、波動性。這種特性可能導致電網電壓波動、功率因數降低、諧波污染等電能質量問題，對電網的安全穩定運行形成威脅。10KV高壓SVG無功補償裝置在解決光伏新能源接入電網帶來的這些問題方面，發揮著不可或缺的作用。高壓SVG工作原理：SVG 基于電力電子技術中的電壓源型逆變器（VSI）原理工作，它通過控制逆變器輸出的電壓幅值和相位，向電網注入或吸收無功電流，從而實現無功功率的動態補償。與傳統的無功補償設備，如：電容器組和電抗器相比，SVG 具有響應速度快（可在毫秒級內響應）、調節范圍寬（從感性無功到容性無功連續可調）、補償精度高的優勢。在 10KV高壓光伏系統中，SVG 能夠?qū)崟r(shí)監測電網的電壓、電流和無功功率等參數，根據設定的控制策略，快速調整自身的輸出，以響應電網對無功功率的需求。在光伏新能源中作用：改善功率因數：光伏電站在運行過程中，由于逆變器等設備的特性以及光照變化等因素，往往存在無功功率的波動，導致功率因數降低。功率因數過低會使電網的輸電效率下降，增加線路損耗和變壓器損耗。10KV 高壓 SVG 無功補償裝置能夠精確地補償光伏電站的無功功率，將功率因數提高到接近“1” 。例如，在一個大型光伏電站中，未安裝 SVG 前功率因數可能在 0.7 左右，安裝后可提升至 0.95 以上，從而顯著降低了電網的無功傳輸負擔，提高了電力系統的整體經濟性和效率。穩定電壓：光伏電源的間歇性和波動性容易引起電網電壓的波動和閃變。當光照強度突然增強時，光伏電站輸出功率增加，可能導致并網點電壓升高；反之，光照減弱時電壓會降低。SVG 可以通過快速調節無功功率來穩定電壓。當檢測到電壓升高時，SVG 吸收無功功率，降低系統的無功電流，從而使電壓下降；當電壓降低時，SVG 輸出無功功率，提升電壓。以某地區的光伏電站為例，在接入 SVG 前，電壓波動范圍達到 ±12%，接入后電壓波動被有效控制在 ±5% 以內，保障了電網電壓的穩定，提高了供電質量。提高電能質量：除了無功功率補償和電壓穩定外，SVG 還能對電網中的諧波進行抑制。光伏逆變器在工作過程中可能會產生一定量的諧波電流，這些諧波電流注入電網會導致電能質量惡化，影響其他電力設備的正常運行。10KV 高壓 SVG 采用先進的控制算法，能夠?qū)崟r(shí)檢測并濾除電網中的諧波成分，將電網的諧波畸變率控制在國家標準規定的范圍內。例如，在一些對電能質量要求較高的工業項目，安裝 SVG 后，電網的總諧波畸變率從原來的5%以上降低到3%以下，有效提高了整個電力系統的電能質量。增強電網的穩定性和適應性：隨著光伏新能源在電網中所占比例的不斷增加，電網的結構和運行特性發生了變化。SVG 無功補償裝置有助于增強電網對光伏電源的接納能力和適應性。在電網發生故障或擾動時，SVG 能夠快速響應，提供無功支撐，維持電網的電壓穩定，防止因光伏電源的波動而引發連鎖反應導致電網崩潰。同時，SVG 的動態調節能力使得電網在不同運行工況下都能保持較好的穩定性，例如：在負荷高峰和低谷時期，都能通過合理的無功補償來優化電網的運行性能，提高電網運行的可靠性和靈活性。SVG的基本組成部分：電力電子器件：SVG的核心是基于全控型電力電子器件（如IGBT）的逆變器系統，這些器件能夠根據控制系統的指令，實現無功功率的動態調節；控制系統：控制系統是SVG的“大腦”，它負責實時監測電網的狀態，并通過復雜的算法計算出所需的無功補償量，控制系統會根據電網的電壓水平和負荷變化，快速調整SVG的工作狀態；濾波裝置：SVG在調節無功功率時，可能會產生一些諧波，濾波裝置用于消除這些諧波，確保SVG的輸出電能質量符合要求；冷卻系統：由于SVG在工作過程中會產生大量的熱量，因此需要配備高效的冷卻系統，以確保設備在高負荷下能夠持續穩定運行；保護裝置：為了防止過載、短路等故障對SVG造成損害，SVG通常配備完善的保護裝置，確保設備在異常情況下能夠安全停機或自動恢復。應用案例與效果分析：以湖南懷化大型集中式光伏電站為例，該電站裝機容量為 48MW，接入 10KV 電網。在未安裝 10KV 高壓 SVG 無功補償裝置之前，電站功率因數平均約 0.8、電壓日波動范圍達 ±8%、總諧波畸變率約 6%，對當?shù)仉娋W(wǎng)的電能質量和穩定性造成了較大影響。安裝了10KV高壓SVG無功補償裝置后，經過一段時間的運行監測，功率因數穩定在 0.98 左右，電壓波動范圍控制在±3%以內，總諧波畸變率降低至2.5%。這些數據表明，SVG有效地解決了此光伏電站存在的電能質量問題，提高了電站與電網的兼容性，減少了因電能質量問題引發的設備故障和運維成本，同時也為電網的安全穩定運行提供了有力保障。是不是所有光伏電站都要用到SVG呢？使用SVG的需求主要取決于電站的規模、并網方式以及電力系統的無功管理需求。一般來說，高壓并網的光伏電站需要：對于大型集中式光伏電站，高壓并網過程中需要確保電壓的穩定和無功功率的平衡；無功功率的不足會導致電壓波動、功率因數降低，從而影響電站的正常運行；SVG在此時能夠提供快速且精確的無功功率補償，減少電網的無功損耗，確保電網的安全穩定運行。因此，幾乎所有高壓并網的光伏電站都需要配備SVG。對于分布式低壓并網的光伏電站，是否需要使用SVG取決于電站所在的電網環境。如果電網電壓波動較大，或者電站所在區域的無功功率供應不足，使用SVG可以幫助改善電能質量，減少電壓波動問題。但在一些電能質量要求較低、并網條件良好的地區，低壓并網的光伏電站可能不需要使用SVG。因此，對于低壓并網項目，SVG的使用需要根據具體情況而定。

發布：2025-01-17      瀏覽：946

NTPS終端電氣綜合治理保護系統是什么？

NTPS終端電氣綜合治理保護系統(N-Line Treatment Protection System)，主要由監測、保護和控制等模塊組成，主要為提高電力系統的可靠性和穩定性。監測模塊通過實時獲取電氣設備的運行數據，及時對異常情況進行反饋，發出警報并切斷故障設備的電源，確保系統整體安全；控制模塊通過智能化的手段，對設備的運行狀態進行調整，在用電高峰期間，自動調整用電計劃，提高整體用電效率；管理模塊提供全面的數據分析和優化功能，提升企業用電策略，通過精確監測與控制，實現更加環保的電力消耗。隨著用電需求的提升，終端設備面臨的安全隱患越發復雜，醫藥、醫院等各類行業都依賴這些設備進行電力的輸送與分配，設備老化、過載等問題頻頻出現，不僅會導致設備損壞，甚至可能引發火災，因此NTPS/HDA70系列產品應運而生。NTPS終端電氣綜合治理保護系統的8大優勢：1、全電能質量治理系統：2-51次諧波、高次諧波（2KBHz—20MBHz）濾除功能；2、穩壓系統：有效解決+10%～-15%之間的電壓波動，解決配電系統電壓暫降；3、三相不平衡治理系統：具備三相負荷自動平衡功能；4、節能系統：使末端損耗降低20%-30%，達到綜合節能率5%以上；5、零線火災治理保護系統：消除零線過流、零線過流定時限和反時限保護；6、采用RS485通訊接口，MODBUS通訊協議，具備與智能電力監控系統聯網功能；7、觸摸屏HMI實時顯示電壓、電流、功率因數、諧波、歷史事件、模塊狀態、保護動作時間等信息；8、整體設備響應時間小于15ms、噪音小于70分貝。

發布：2025-01-13      瀏覽：1550

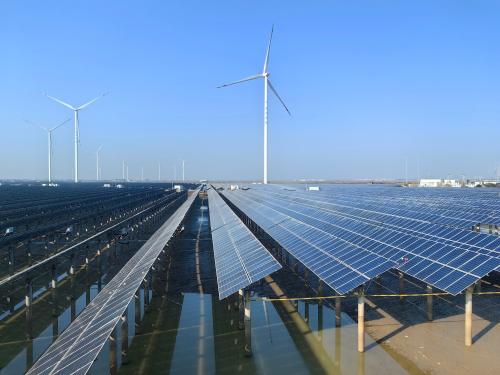

6kV、10kV、35kV高壓SVG適用于哪些行業？

靜止無功發生器，英文名：Static Var Generator，簡稱SVG，又稱高壓動態無功補償發生裝置，主要用于以下幾個行業：一、區域電網 高能耗的工業負荷在我國總用電負荷中占了較大部分，如鋼鐵冶金、石油化工等；供電部門對這些大用戶的電能質量有技術指標的約束，提升電能質量，可節能降耗。二、風電場、光伏發電  風、光資源的不確定性使得發電機組的輸出功率是波動的，導致并網的功率因數較低,接入系統還存在穩定性問題；SVG除了可以解決上述問題，還可減小系統擾動對風機及光伏逆變器的影響。三、軋機軋機及其他工業不對稱負載在工作中產生的無功沖擊，會引起電網電壓降以及電壓閃變，降低了生產效率，負載的傳動裝置會產生奇次諧波，使電網電壓產生畸變；SVG可以很好地解決上述問題，保持母線電壓平穩，無諧波干擾，較高的功率因數。四、電弧爐 電弧爐作為非線性的負荷接入電網，將會導致電網嚴重的三相不平衡，產生負序電流，且會產生偶次與奇次諧波共存的狀況；SVG可在5ms內快速提供無功電流并且穩定母線電壓，提高生產效率。五、變電站長距離送電的終點或大型負荷中心的變電站出口，可進行網內無功補償。六、電力機車改善電力牽引機車的電能質量，提高牽引能力，節能降耗。七、礦業礦井提升機，各類粉碎機、球磨機等的集中補償。八、造船業碼頭及其大型起重機設備，船閘系統的無功與諧波補償。

發布：2025-01-06      瀏覽：880

有源濾波、無源濾波二者有什么區別？

有源濾波和無源濾波是常用的諧波補償裝置，諧波本質上是一個高頻電流，當一個波形過來時，濾波設備主動產生一個反向的波形將其抵消，這就是有源；當一個諧波的波形過來時，在其必經之路上挖一個陷阱，諧波陷進去，正常的基波繼續走過，這就是無源。二者原理不同，用汽車的兩種動力來打比方：“無源”好比自然吸氣的汽車，如果注重燃油經濟性、行駛平順性和較低的保養成本，那么自然吸氣發動機更適合；“有源“好比渦輪增壓的汽車，如果追求強勁的動力，對保養成本不太敏感，那么渦輪增壓發動機更適合。如果現場主要解決的是功率因數問題，諧波含量并不大，那么首選壽命長且損耗只有3%的無源；此時如果選擇有源SVG的方案，不僅價格高，SVG每年自身耗電成本也不少。如果現場主要是三次諧波問題，而且三相電流不平衡，這種情況下首選有源產品；因?yàn)橛性纯梢灾卫砣嗖黄胶猓瑫r(shí)降低零線電流，且占地面積較小；在這種情況下選擇無源的話，不僅體積大，且效果不佳。綜上所述：有源、無源設備二者各有千秋，有源的產品更適合于低次諧波的治理，而無源的產品更適合于高次諧波的治理，需要因地制宜的選擇合適的治理方式，才能確?，F(xiàn)場用電設備的安全穩定運行。

發布：2024-12-25      瀏覽：687

電容器耐壓450V、480V和525V如何選？

電容器的額定電壓是指電容器可以安全承受的最大電壓，在選擇電容器的額定電壓時，需要綜合考慮電網的諧波含量、電抗率等因素。當電力系統諧波含量很少時，許多業主會選擇純電容補償方案，正常380V供電系統時，電容器的額定電壓選擇450V。如果電力系統中存在諧波，則需要選擇濾波補償方案，即電容器、電抗器一起使用。此時建議選擇額定電壓為480V及以上的電容器，串聯電抗器后電容器的運行電壓會相應升高，電壓升高與電抗率密切相關。當濾波電抗器的電抗率為P7時，需要選擇額定電壓為480V的電容；當電抗率為P14的電抗器，通常選擇額電電壓為525V的電容。

發布：2024-12-13      瀏覽：1364

有源電力濾波器和靜止無功發生器的區別是什么？

有源電力濾波器（Active Power Filter），原理是：控制逆變器產生一個和負載諧波電流大小相等、方向相反的諧波電流注入到電網中達到濾波的目的。靜止無功發生器（Static Var Generator），原理是：用IGBT模塊組成自換相橋式電路，使該電路吸收或發出滿足要求的無功電流。一句話總結，有源電力濾波器就是能產出對抗諧波電流的電流，而靜止無功發生器就是能產出補償無功的電流。

發布：2024-12-13      瀏覽：1078
