概述：
HDA-MSVC磁控式動態補償裝置，適用于無功負荷變化頻繁，要求無功補償速度快、精度高的場合，通過自動、快速、平滑連續調節MCR的感性無功輸出，實現改善系統功率因數，穩定系統電壓，降低系統電壓閃變，降低線路、變壓器損耗，提供電能質量。HDA-MSVC廣泛應用于具有電弧爐、軋機、礦熱爐、提升機、電力機車、電焊機等大型無功沖擊設備的企業用戶，以及風電、光伏發電、電網公司的變電站。
工作原理概述：

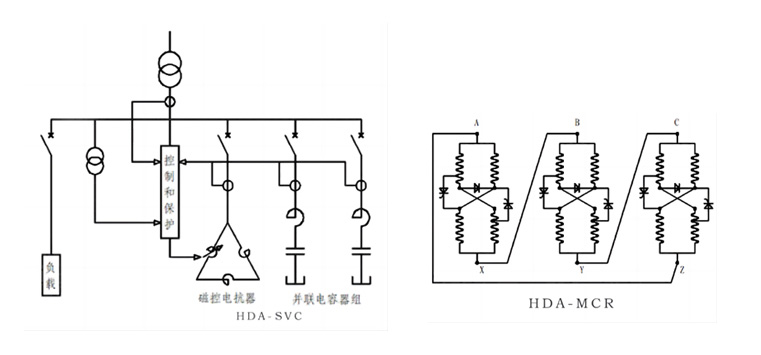

HDA-MSVC裝置一次系統由并聯電容補償濾波支路和MCR支路組成，通過調節MCR輸出的感性無功功率，以此感性無功功率來抵消電容器組的容性無功功率，從而實現正負無功、連續可調的柔性補償。MCR磁控電抗器采用并聯磁路漏磁自屏蔽、自耦直流助磁設計和新型鐵心設計技術，利用附加直流勵磁磁化鐵心，通過改變控制繞組中直流電流大小來改變鐵心的磁飽和程度，進而改變鐵心導磁率，實現無功輸出容量的連續可調。
| 產品參數 | |
| 額定電壓 | 6~35KV |
| 額定容量 | 60~25000kvar |
| 額定頻率 | 50Hz |
| 相數 | 3相 |
| 總消耗比 | 1%~1.5% |
| 溫升 | 貨組平均溫升65K，油頂層溫升55K |
| 冷卻方式 | ONAN或ONA |
| 絕緣水平 | 額定電壓6kV：AC25/L 160kV，10kV：AC35/L 175kV，35kV：AC85/L 1200kV |
*尺寸變化恕不通知，以實際交貨產品為準；如需更詳細技術資料，請致電HDAELEC.
